中铁_2.1万平地下车库及设备用房电气施工CAD图纸

该附件为中铁_2.1万平地下车库及设备用房 电气施工图 。

概况：

该项目为贵州遵义住宅小区，本子项为地下室。地下二层功能均为车库+设备用房，建筑面积21627.42m，停车数量为机动车595辆，为I类停车库，耐火等级为一级，消防控制室设于二号楼一层。建筑建筑设计结构形式为全现浇钢筋混凝土剪力墙结构，合理使用年限为50年，抗震设防烈度为7度。

概况：

10kV高压配电室；10/0.4kV变配电系统；电力配电系统；

照明系统；接地系统及安全措施；电话、数据网络系统；

门控对讲系统；保安闭路监视系统；火灾自动报警及联动控制系统；

停车场自动化管理系统；光缆入户布线系统；视频监控系统；

电力监控管理系统；消防电源监控系统；电气火灾监控系统。

部分图纸摘录：

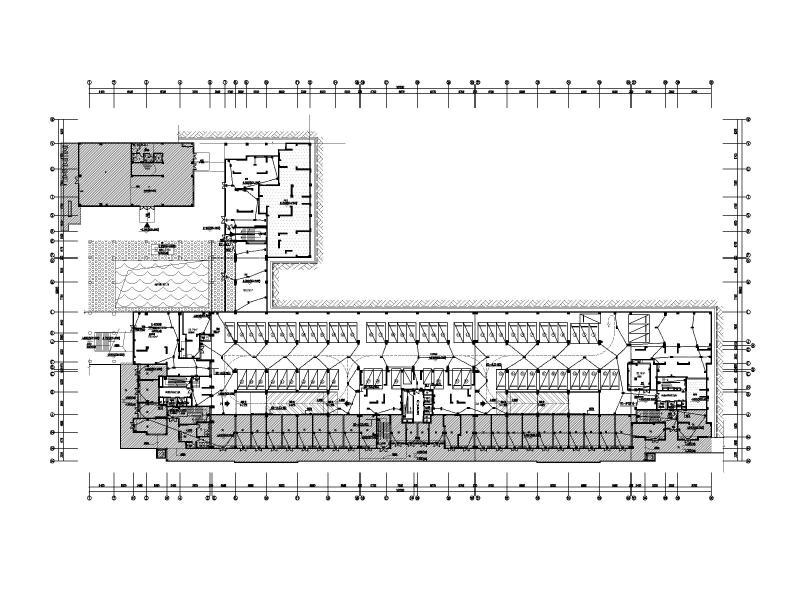

应急照明平面图

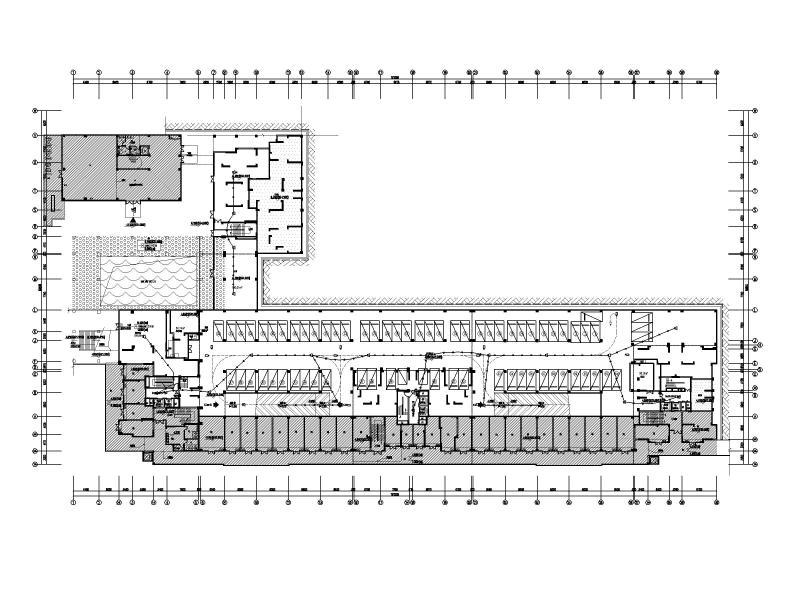

消防平面图

弱电平面图

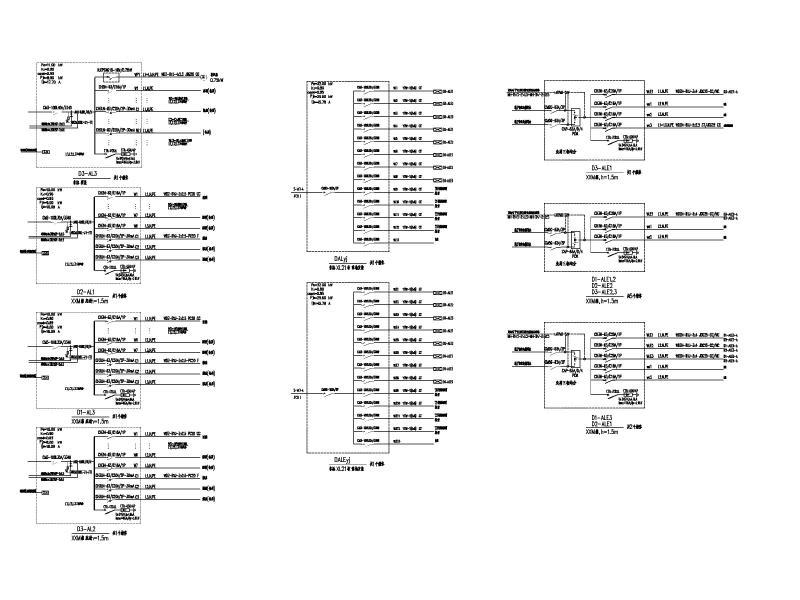

配电系统图

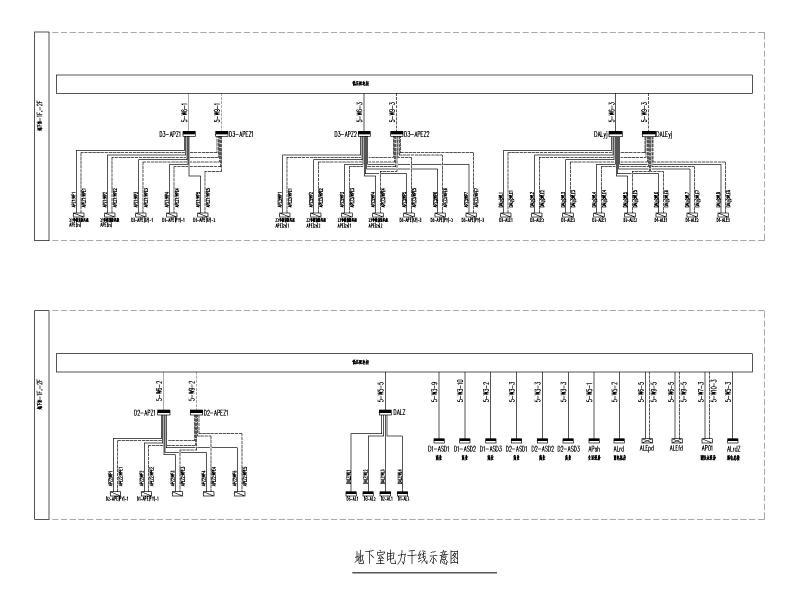

电力干线图

火灾自动报警及联动控制系统图

电力监控管理系统网络图

光缆入户布线系统图

视频监控系统图

停车场自动化管理系统图
