强制隔离戒毒所建设项目附属工程（设备用房）结构CAD施工图纸(dwg)

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.30kN/平方米
• 雪压：0.15kN/平方米
• 参考图纸：4张
• 设计年代：近代

附件详情

本项目为强制隔离戒毒所建设项目附属工程（设备用房），该项目建筑总高度5.15m,采用钢筋砼框架结构。抗震设防烈度：8度；设计基本地震加速度：0.20g；设计地震分组：第一组，独立基础，基础设计等级为丙级。
该资料包含：结构设计说明，基础布置平面图，柱平法施工图，梁板配筋图，共计4张图。
分享投稿时间：近几年1月。

梁板图

第 1 张图

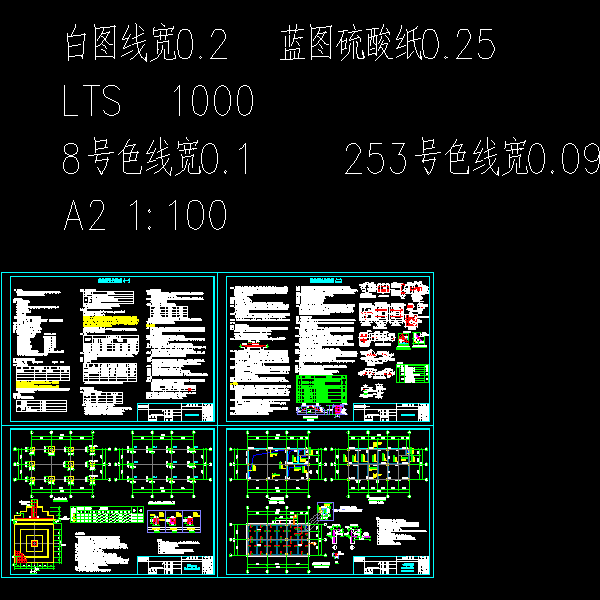

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
