工业园设备用房施工CAD图纸（结构水暖电）

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：348.84平方米
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 负荷等级：二级,三级
  • 防雷等级：第三类
  • 接地方式：TN-C-S
  • 项目所在地：重庆
  • 强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

该附件为工业园设备用房施工图，包含电气专业、给排水专业、暖通专业、结构专业图纸。

概况：
本项目建设用地位于重庆市两江新区某工业园内。建筑层数为一层，建筑高度5.5m，总建筑面积348.84m。结构类型为框架结构，火灾危险性类别为丙类，建筑物耐火等级为二级。

设计范围：
高压配电系统；低压配电系统；防雷系统；
接地系统；火灾自动报警及联动控制系统；
消防电源监控系统；电气火灾报警监控系统。

部分图纸摘录：

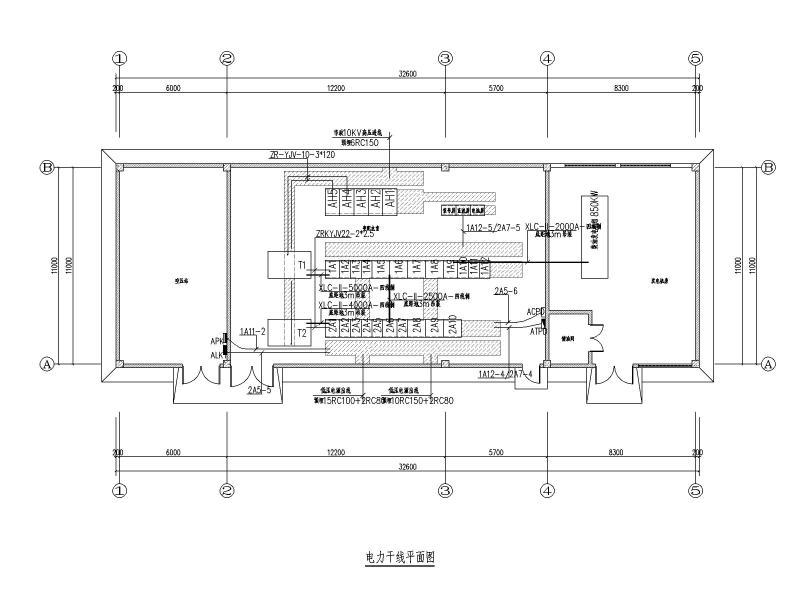

电力干线平面图

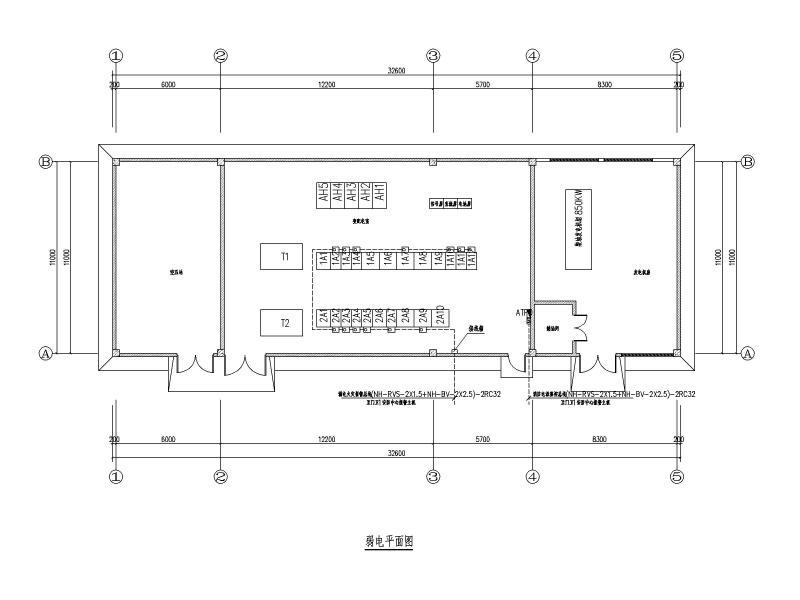

弱电平面图

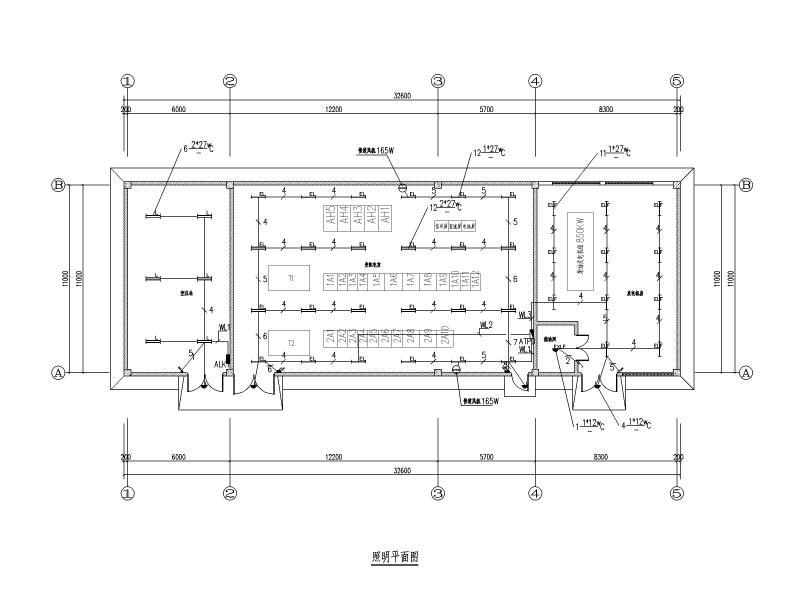

照明平面图

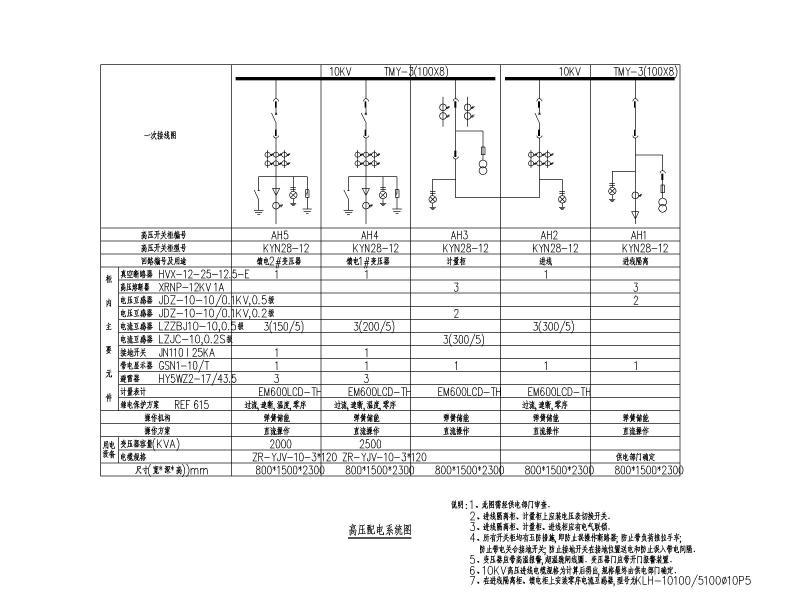

高压配电系统图

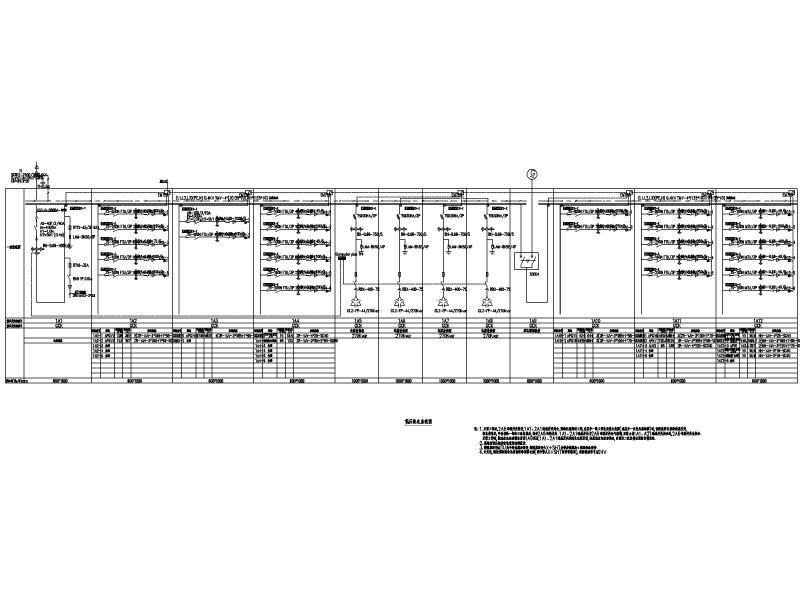

低压配电系统图


配电箱一次接线图

消防系统图
