2栋框架结构住宅配套用房结构CAD图纸(柱平法施工图)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,办公
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.55kN/平方米
• 参考图纸：19张
• 设计年代：近代

附件详情

该项目是住宅楼配套用房项目，共2栋，地上3层框架结构，采用独立基础，基础设计等级为乙级，抗震设防烈度为7度,。
该资料包含： 结构设计说明 ，基础结构平面图，柱平法施工图，楼面梁配筋图，板配筋图，柱布置图，墙详图，楼梯图等共计19张图。
分享投稿时间：近几年9月。

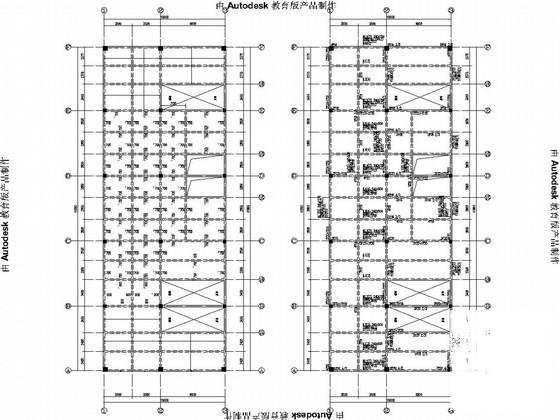

1#梁板图

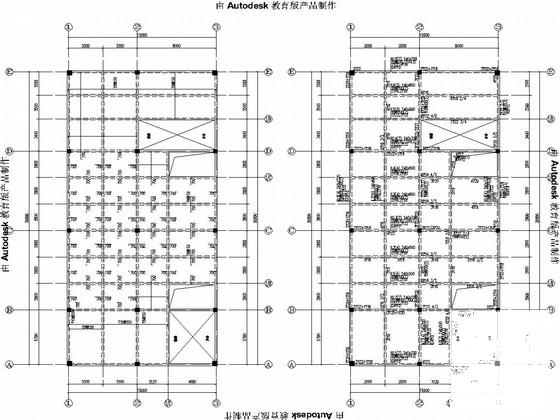

2#梁板图

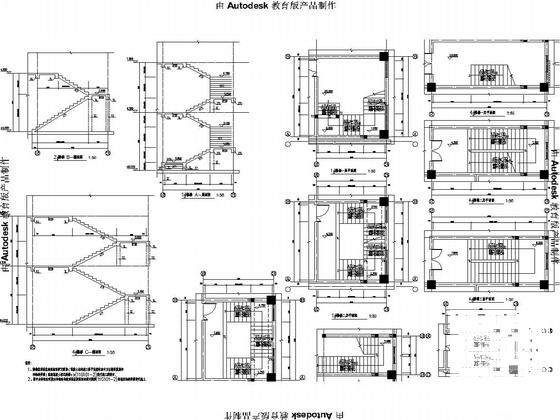

楼梯图

柱布置图

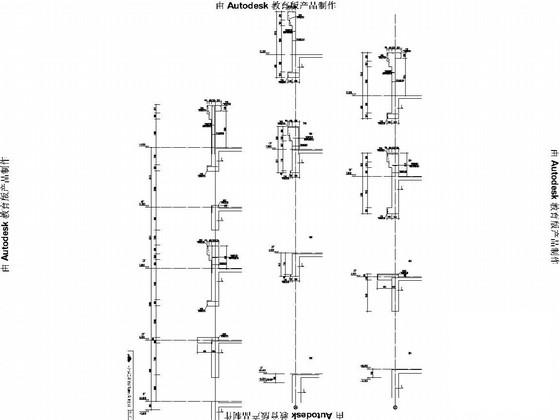

墙详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
