5层管理用房电气施工CAD大样图(2017)

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:3320平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 节点大样:等电位联结,弱电设备
  • 负荷等级:三级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:浙江
  • 强电设计:供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,通信系统,有线电视和卫星接收系统,信息网络系统,机房工程,其它

该附件为浙江周边环境改造工程管理配套用房 电气施工图 ,含主要材料设备选用品牌清单。

概况:
本项目为浙江省绍兴市某管理配套用房 。总占地面积5859.45平方米,地上总建筑面积3320平方米。建筑层数为地上五层,建筑高度为19.3米,为多层办公建筑。一层为值班室、会客室、厨房等功能房间,上部4层分为南、北2栋建筑。抗震设防烈度为6度,考虑防震设防。

设计范围:
配电应急照明设计;建筑物防雷接地设计;
分项计量系统;配电系统;等电位联结。
通信/网络接入系统;有线电视系统;视频监控系统;
防盗报警系统;电子巡更系统;访客可视对讲系统;
出入口门禁控制系统;背景音乐系统;能源计量系统图;
无线对讲系统;楼宇控制系统;智能照明系统;
机房工程;UPS不间断控制系统;电梯控制系统。

部分图纸摘录:

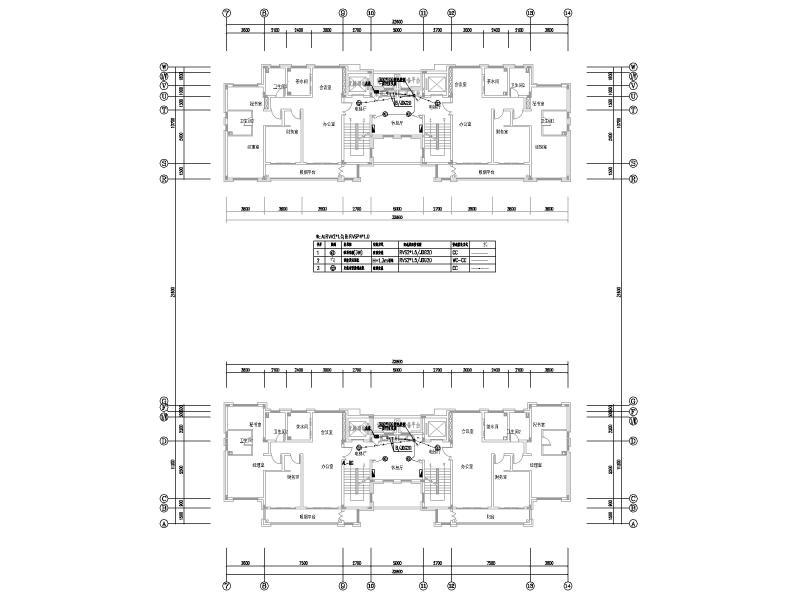

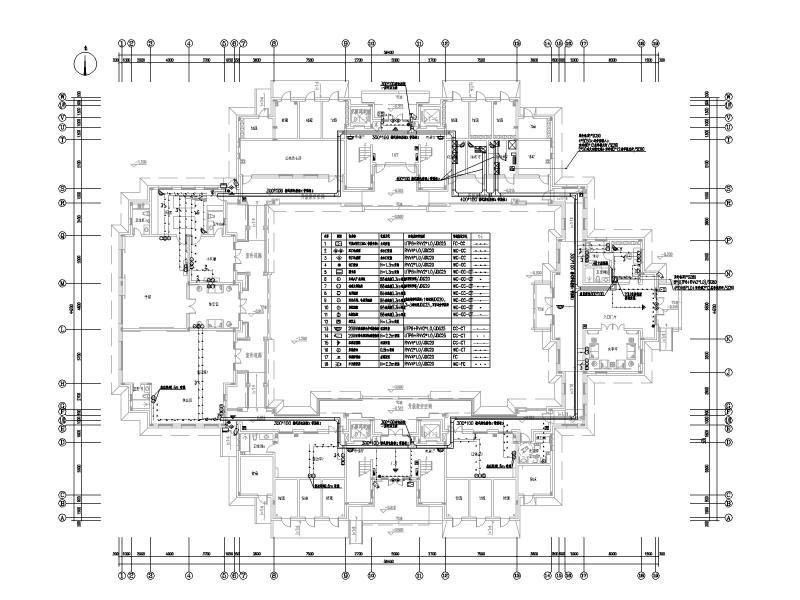

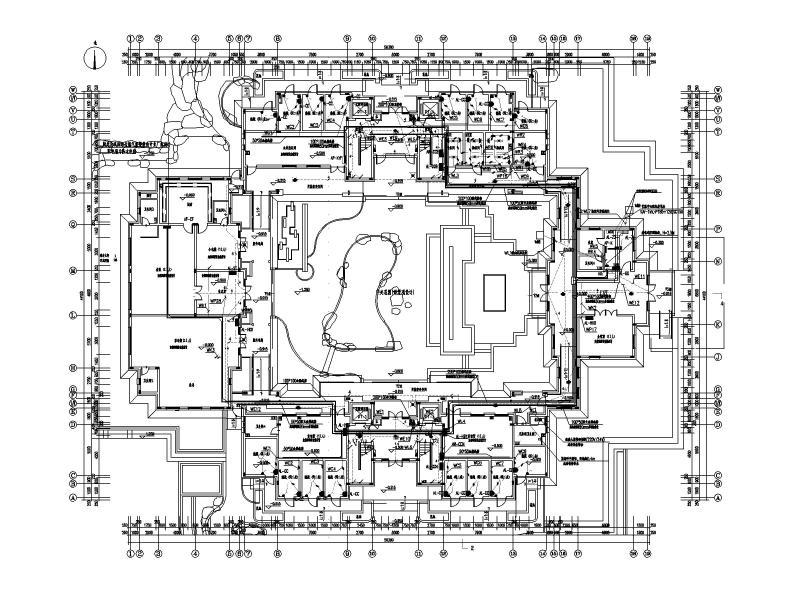

照明平面图

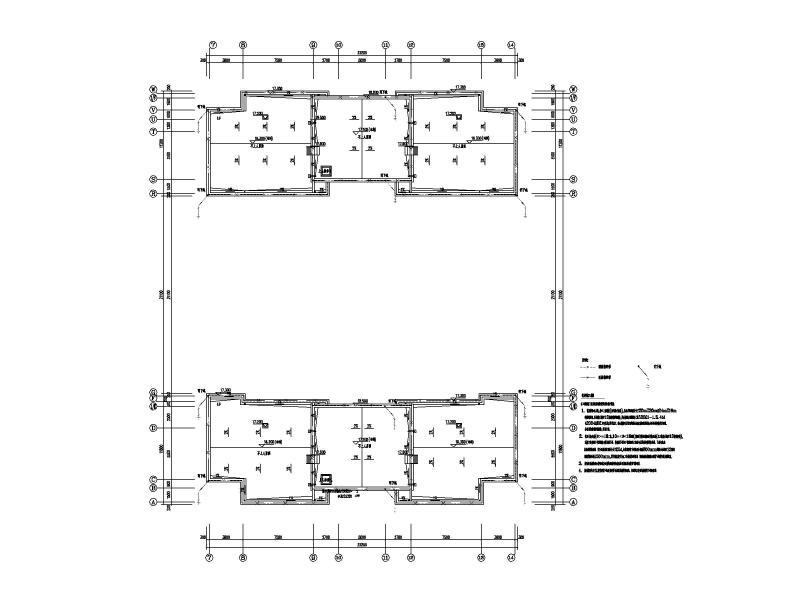

屋顶接闪平面图

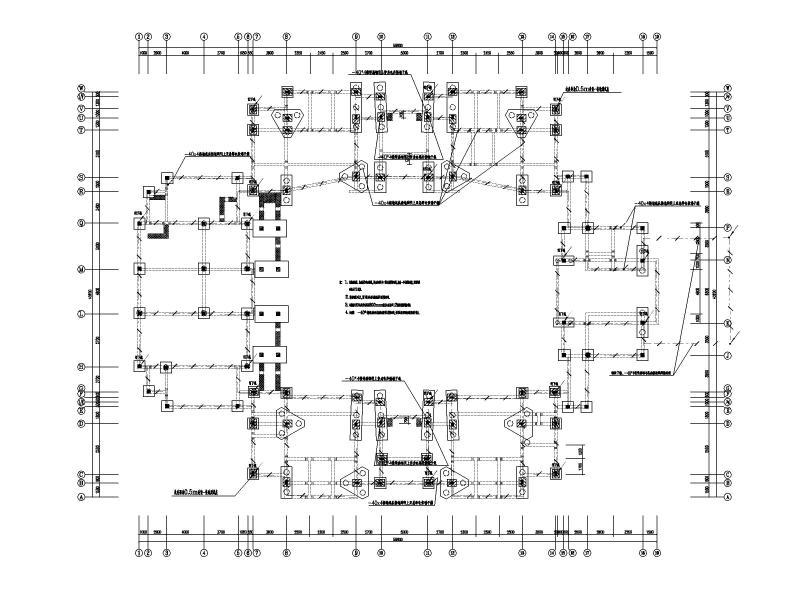

基础接地平面图


BA平面图


综合布线平面图

配电箱系统图


配电干线图


背景音乐系统图
电梯控制系统图
电子巡更系统图


访客可视对讲及出入口门禁控制系统图


楼宇控制系统图,无线对讲系统图

能源计量系统图



通信,网络接入系统图
总等电位联结系统图
卫生间局部等电位联接系统示意图



电缆桥架抗震支吊架大样图


室外摄像机立杆大样图

以下是附件的其中一部分截图,共15张,您也可以 搜索 更多您想要的资源
  • 电气施工管理 - 1
    电气施工管理 - 1
  • 电气施工管理 - 2
    电气施工管理 - 2
  • 电气施工管理 - 3
    电气施工管理 - 3
  • 电气施工管理 - 4
    电气施工管理 - 4
  • 电气施工管理 - 5
    电气施工管理 - 5
  • 电气施工管理 - 6
    电气施工管理 - 6
  • 电气施工管理 - 7
    电气施工管理 - 7
  • 电气施工管理 - 8
    电气施工管理 - 8
  • 电气施工管理 - 9
    电气施工管理 - 9
  • 电气施工管理 - 10
    电气施工管理 - 10
  • 电气施工管理 - 11
    电气施工管理 - 11
  • 电气施工管理 - 12
    电气施工管理 - 12
  • 电气施工管理 - 13
    电气施工管理 - 13
  • 电气施工管理 - 14
    电气施工管理 - 14
  • 电气施工管理 - 15
    电气施工管理 - 15
以上是部分截图,请下载附件后查看完整高清内容
