6层生产用房电气施工CAD图纸

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：6926.08平方米
  • 建筑地上层数：6层
  • 建筑地下层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 负荷等级：三级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：北京
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,视频监控系统,巡更管理系统,综合布线系统,有线电视和卫星接收系统,其它

该附件为6层生产用房 电气施工图 。

概况：
该项目为中科创新园项目一期生产用房 ,位于北京市。
总建筑设计面积：6926.08平方米，地上6043.9平方米，地下882.18平方米。
地上6层、地下2层，建筑高度27.1米。

设计范围：
电力配电系统；照明配电系统；防雷及接地系统；
综合布线系统；安防监控系统；有线电视系统；
火灾自动报警及消防联动系统；火灾漏电监控系统；
周界报警系统；电子巡更系统；对讲系统。

部分图纸摘录：

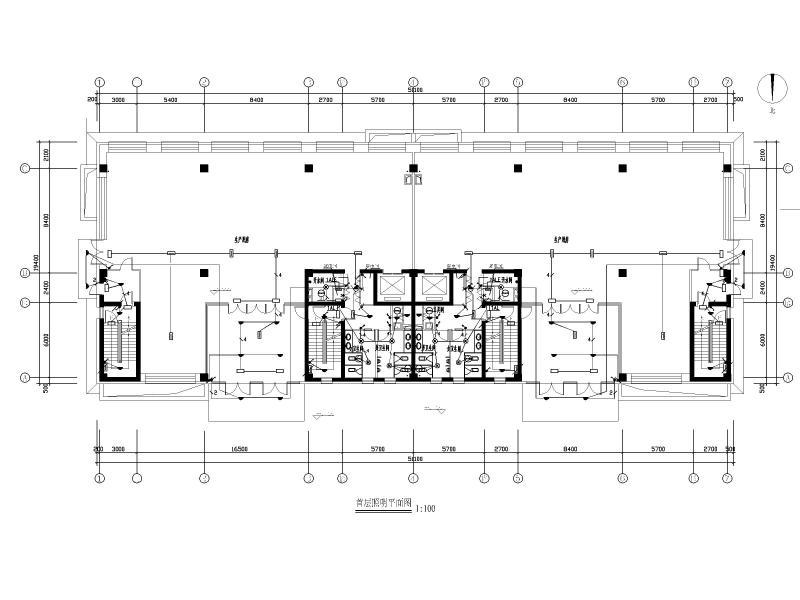

照明平面图

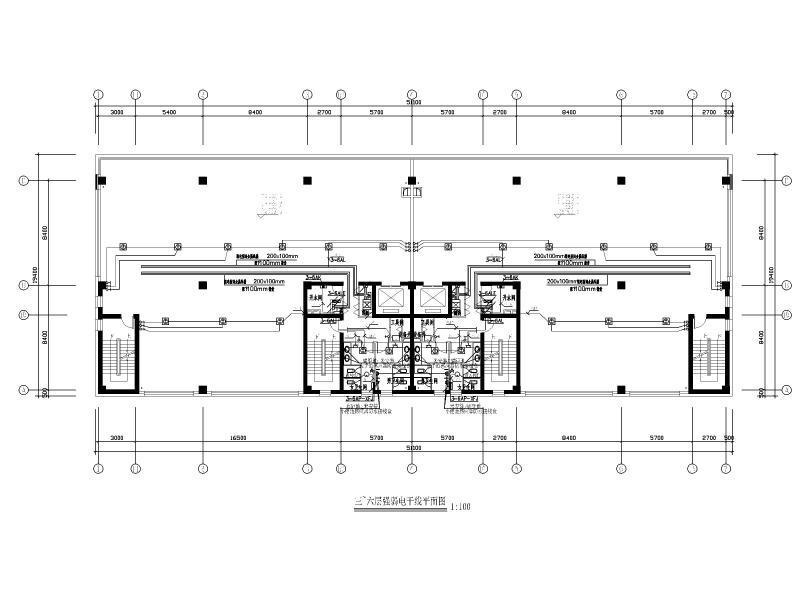

弱电干线平面图

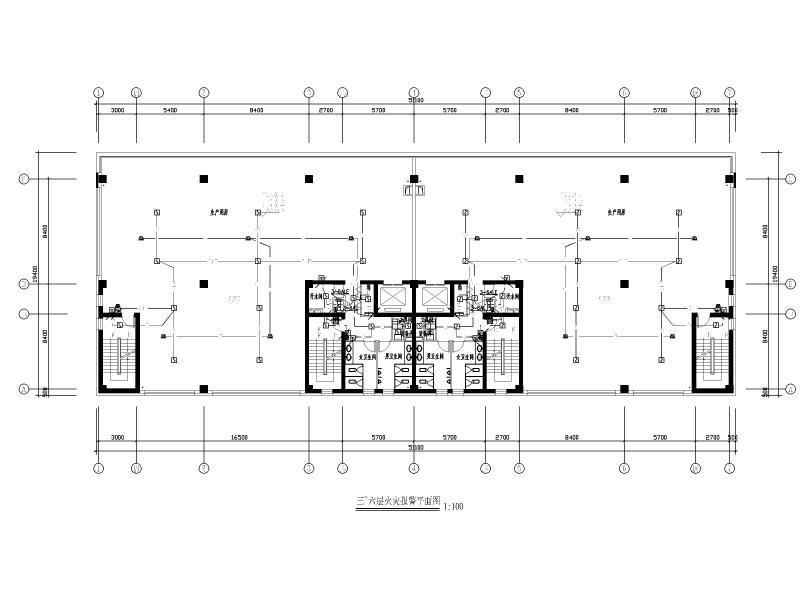

火灾自动报警平面图

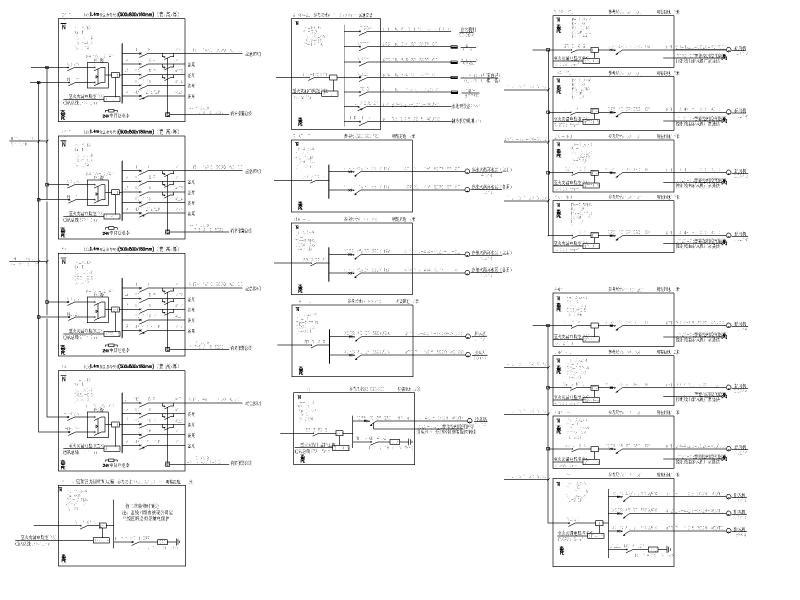

配电箱系统图

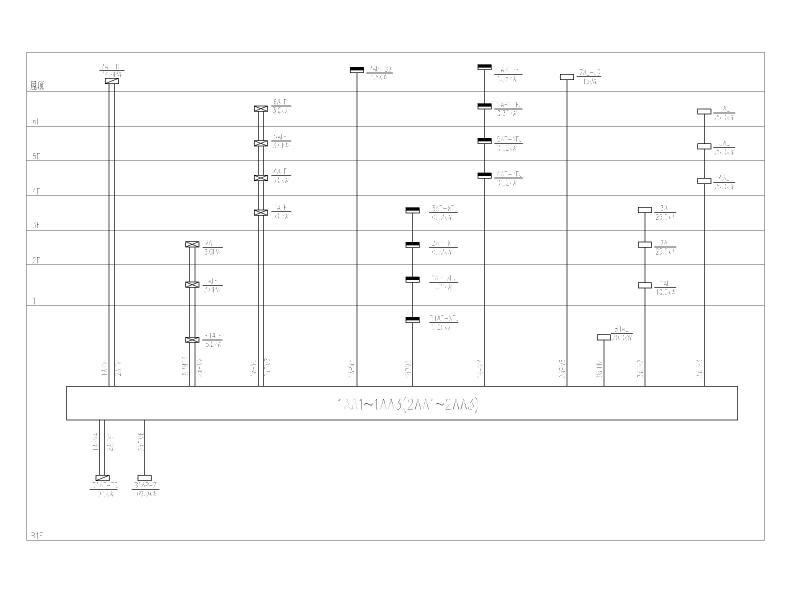

竖向干线系统图





火灾自动报警及消防控制系统图



弱电系统图



图纸内容全览

以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 6层生产用房电气施工CAD图纸 - 1
    第 1 张图
  • 6层生产用房电气施工CAD图纸 - 2
    第 2 张图
  • 6层生产用房电气施工CAD图纸 - 3
    第 3 张图
  • 6层生产用房电气施工CAD图纸 - 4
    第 4 张图
  • 6层生产用房电气施工CAD图纸 - 5
    第 5 张图
  • 6层生产用房电气施工CAD图纸 - 6
    第 6 张图
  • 6层生产用房电气施工CAD图纸 - 7
    第 7 张图
  • 6层生产用房电气施工CAD图纸 - 8
    第 8 张图
以上是部分截图，请下载附件后查看完整高清内容
