单层钢框架电影院结构施工CAD大样图2020
-
建筑类别：娱乐
-
建筑高度类型：单层建筑
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：桁架
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.30kN/平方米
-
雪压：0.00kN/平方米
-
参考图纸：30张
-
设计年代：近代
该附件为
单层钢框架电影院
结构施工图
2020

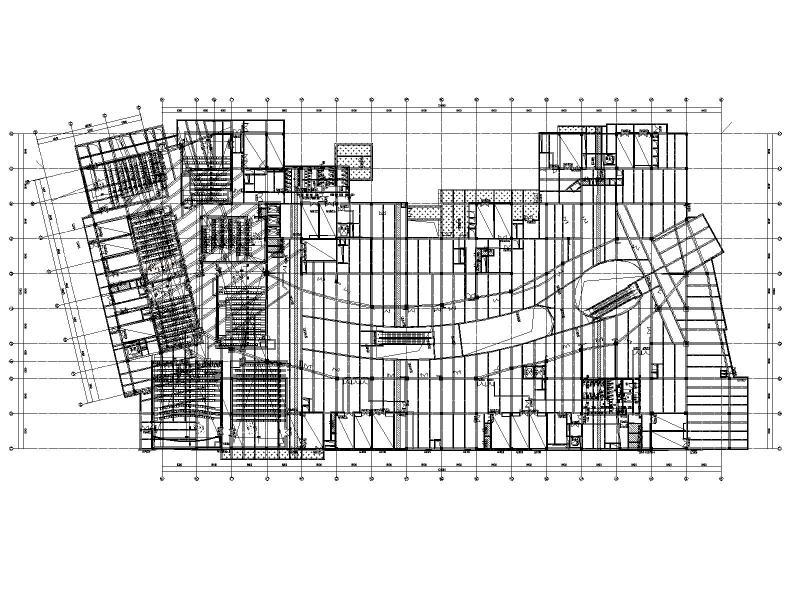

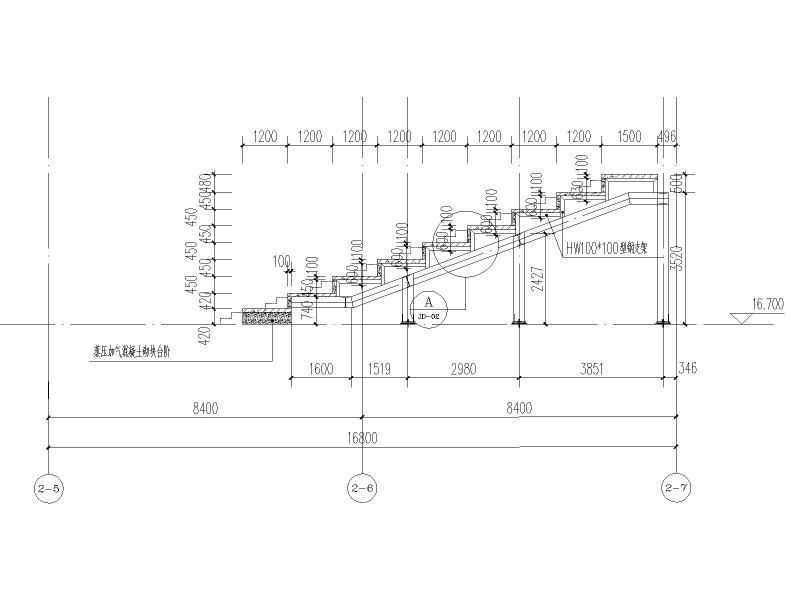

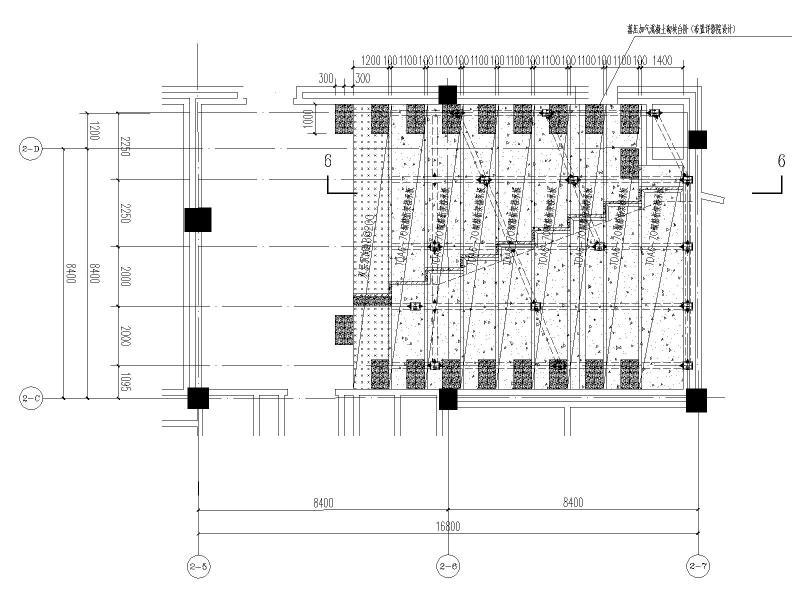

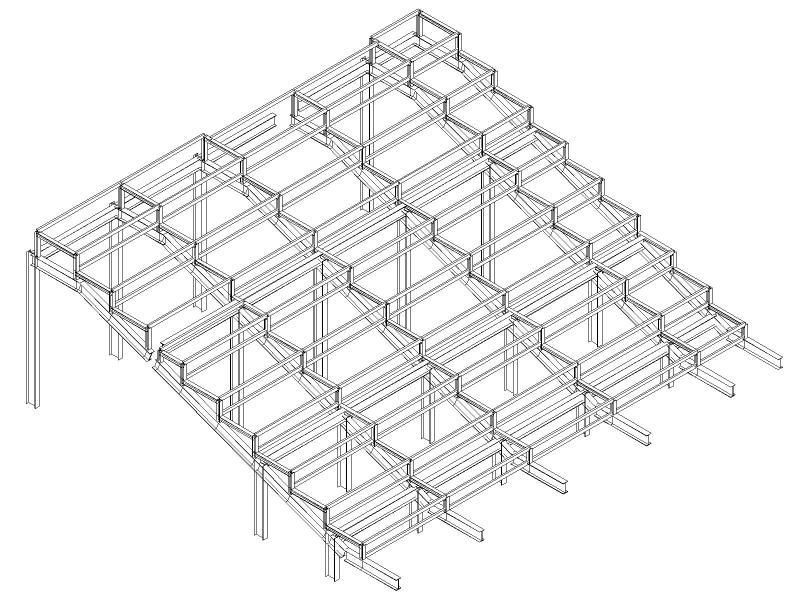

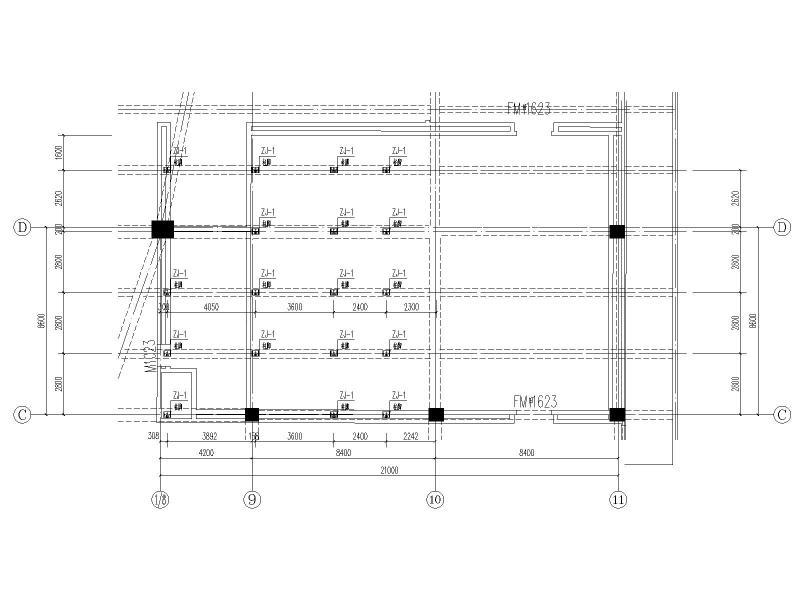

，主要包括地上商业四层结构平面图、影厅地台三维结构示意图、各剖面图、影厅地台柱脚布置图、影厅地台框架结构布置图、影厅地台钢筋桁架楼承板布置图、连接节点大样图等，CAD格式，30张。
另附钢
结构计算
书、楼板计算书、支座反力图。
项目概要：该项目为四川某电影院钢平台加建，建筑地上1层，无地下室，建筑设计结构形式为钢框架结构，建筑总高度4.2米（室外至屋顶檐口高度），抗震等级四级。
