垃圾填埋场加药间结构CAD施工图纸(dwg)(丙级独立基础)

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.75kN/平方米
• 参考图纸：4张
• 设计年代：近代

附件详情

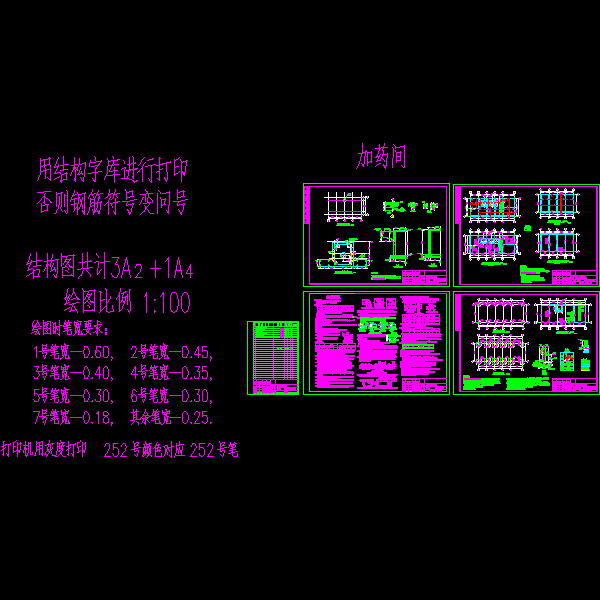

该项目是垃圾填埋场加药间项目，框架结构，采用天然独立基础，抗震设防烈度为7度，该资料包含：结构设计总说明，基础、柱网及地梁施工图，二层及屋面施工图，吊车梁及混合池施工图，共计4张图。

二层及屋面施工图

吊车梁及混合池施工图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
