一份条形基础砌体结构加药间及空压机房结构CAD施工图纸（6度抗震）(平面布置图)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.60kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：5张
• 设计年代：近代

附件详情

加药间及空压机房结构施工图，其中包括 结构设计说明 ，基础详图及标高3.60圈梁布置图，屋面梁、板配筋图，电缆沟及设备基础 平面布置图 ，储液池模板及配筋图。

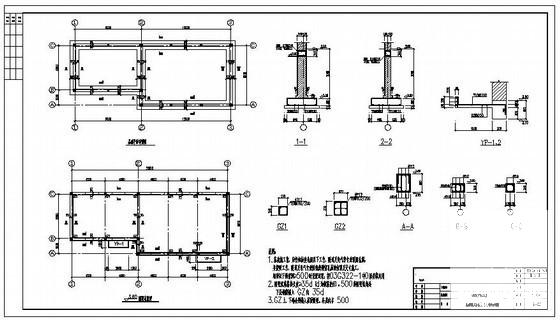

第 1 张图

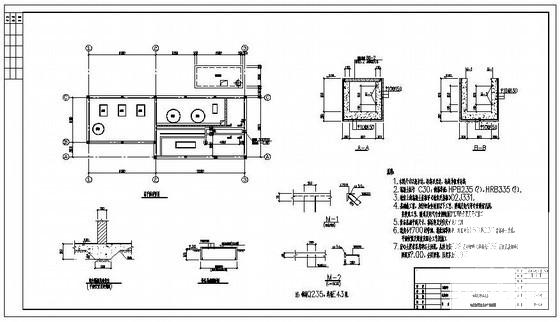

第 2 张图

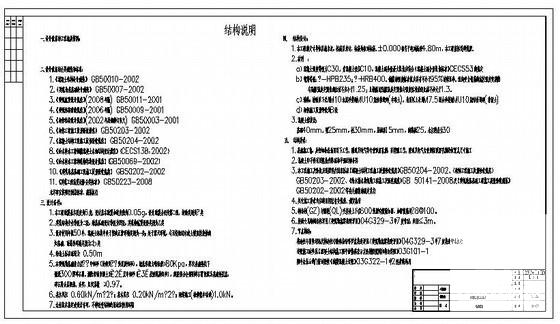

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
