消毒间及加药间结构设计CAD施工图纸
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构,钢筋混凝土结构
- 钢筋混凝土结构：框架
- 特种结构：其他结构
- 基础形式 ：混凝土基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.35kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：10张
- 设计年代：近代
附件详情
结构设计说明
、基础及基础梁平面布置图、设备基础平面布置及配筋图、容药池平面布置及配筋图、预埋件平面布置图、集水坑剖面配筋图、框架柱平面布置及配筋图、屋面梁平面布置及配筋图、屋面板
平面布置图
及配筋图共10张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

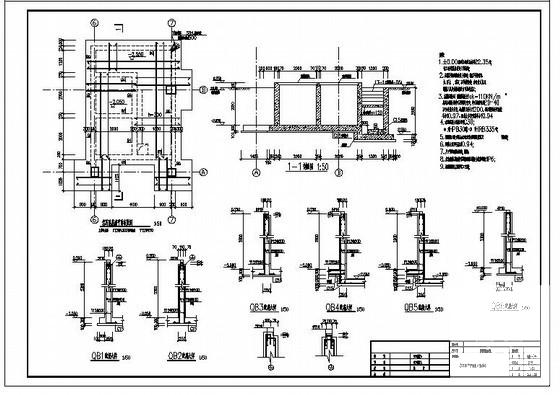

加药间图纸 - 1 -

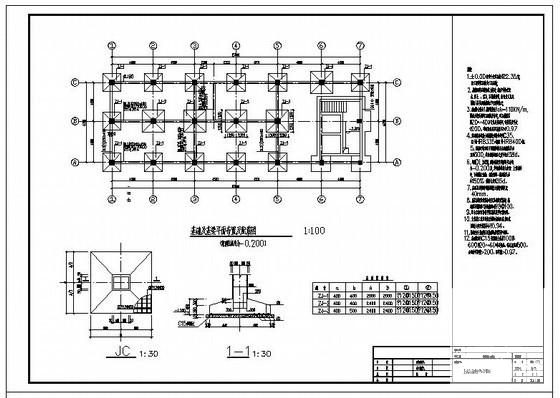

加药间图纸 - 2 -

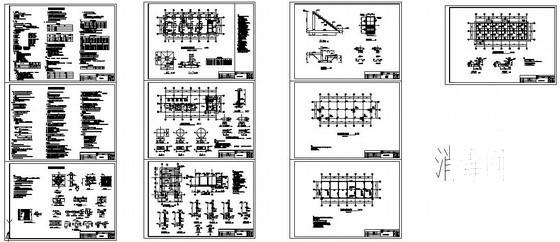

加药间图纸 - 3 -

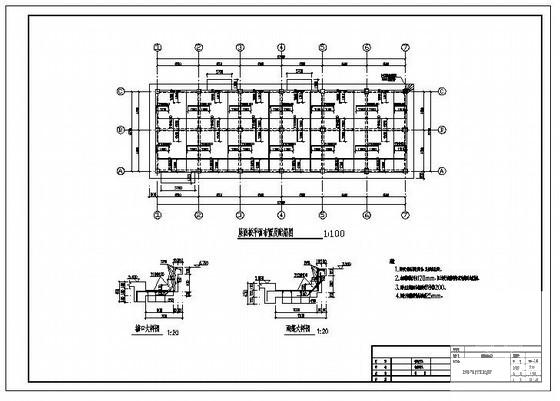

加药间图纸 - 4
