单层砖混门卫结构施工CAD图纸(条形基础,共2张)

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.10kN/平方米
  • 参考图纸:2张

附件详情

该项目为单层砖混结构门卫。层高3.0m,总高3.600m。
基础采用墙下条形基础。
该资料包含:
设计说明、基础 平面布置图 、平面模板图、屋面板配筋平面图、圈梁走向布置图、节点详图共两张图纸。

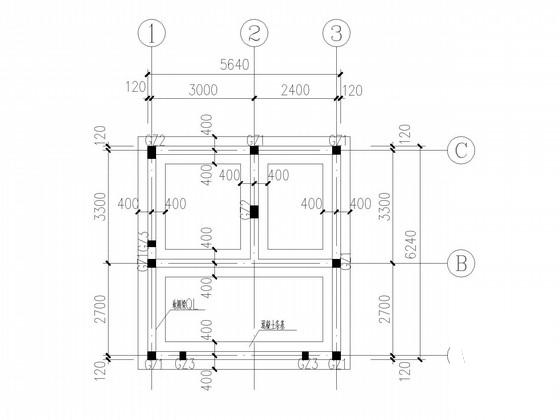

平面模板图

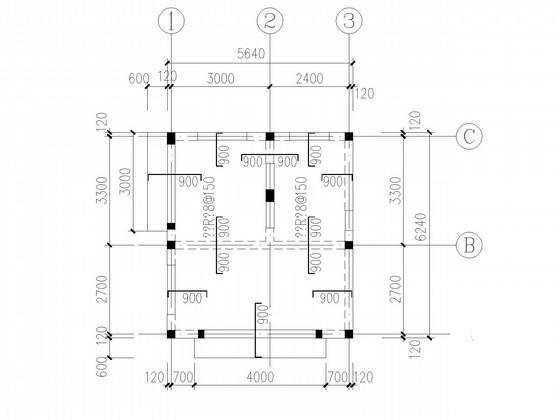

屋面板配筋平面图

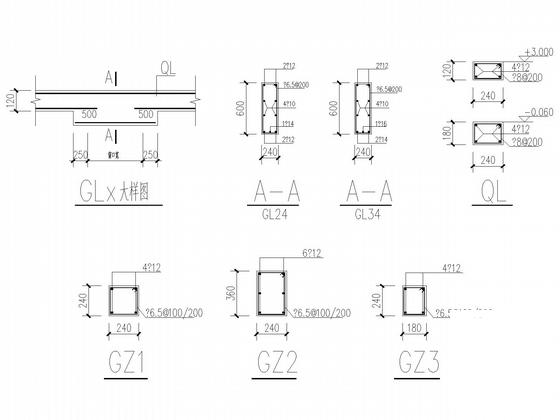

节点详图

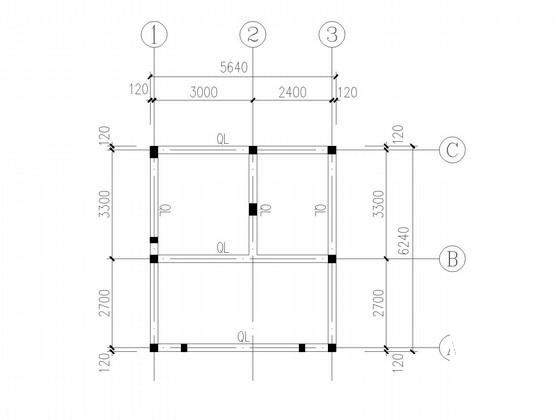

圈梁走向布置图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 单层砖混结构施工 - 1
    单层砖混结构施工 - 1
  • 单层砖混结构施工 - 2
    单层砖混结构施工 - 2
  • 单层砖混结构施工 - 3
    单层砖混结构施工 - 3
  • 单层砖混结构施工 - 4
    单层砖混结构施工 - 4
  • 单层砖混结构施工 - 5
    单层砖混结构施工 - 5
以上是部分截图,请下载附件后查看完整高清内容
