厂房框架结构次生料处理车间结构施工方案图
-
建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构,钢结构,混合结构
-
钢筋混凝土结构：框架
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.3kN/平方米
-
雪压：0.2kN/平方米
-
参考图纸：13张
-
设计年代：近代
该附件为
框架结构次生料处理车间
结构施工图
2020CAD
项目概要：该项目为某锂离子电池正极材料生产线中的次生料处理车间
主要包括：钢
结构设计说明
、预埋锚栓平面布置图、屋面结构平面图、立面结构平面图、GJ-1详图、GJ-1材料表、屋面檩条平面布置图、墙面檩条平面布置图、钢筋混凝土结构设计总说明、基础平面布置图、柱平法配筋图、梁平法配筋图、板配筋图等
CAD格式，13张图纸
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

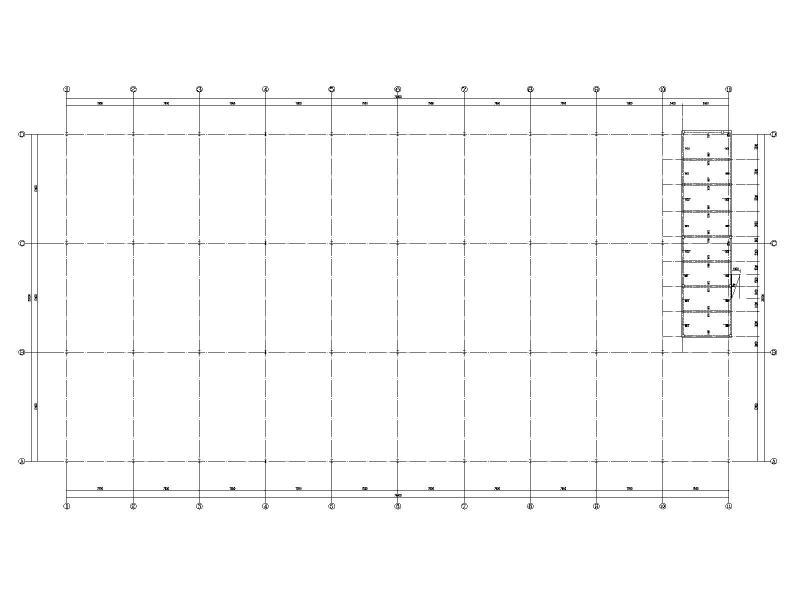

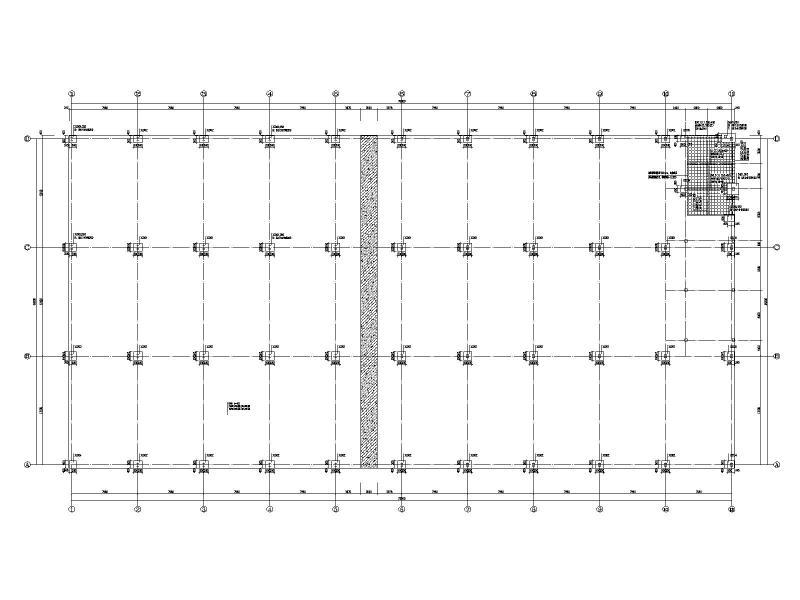

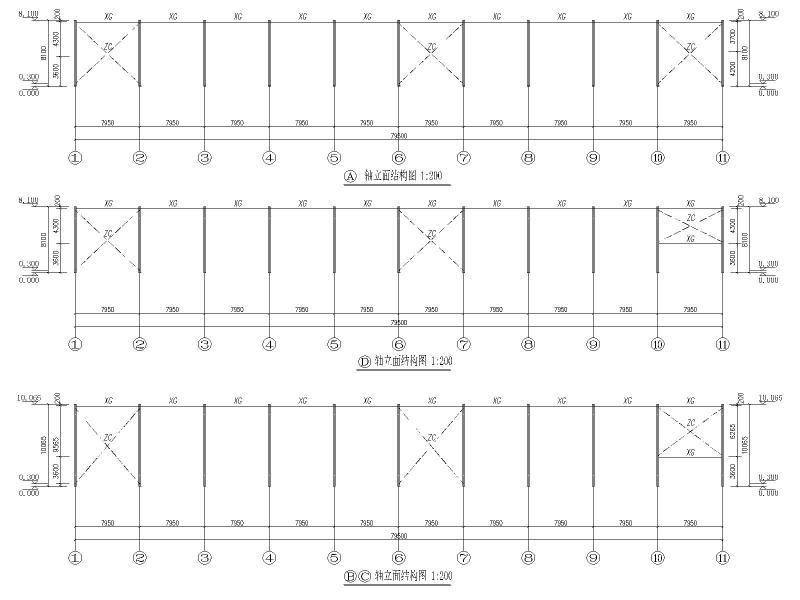

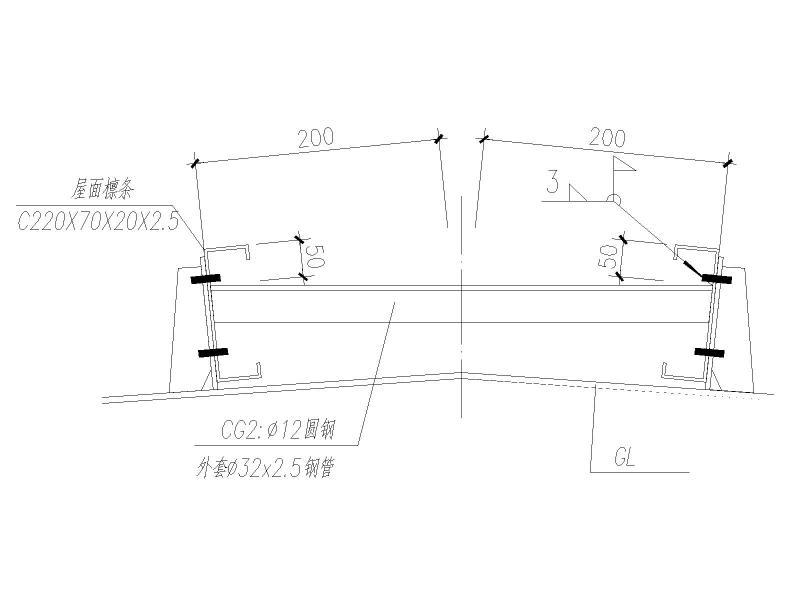

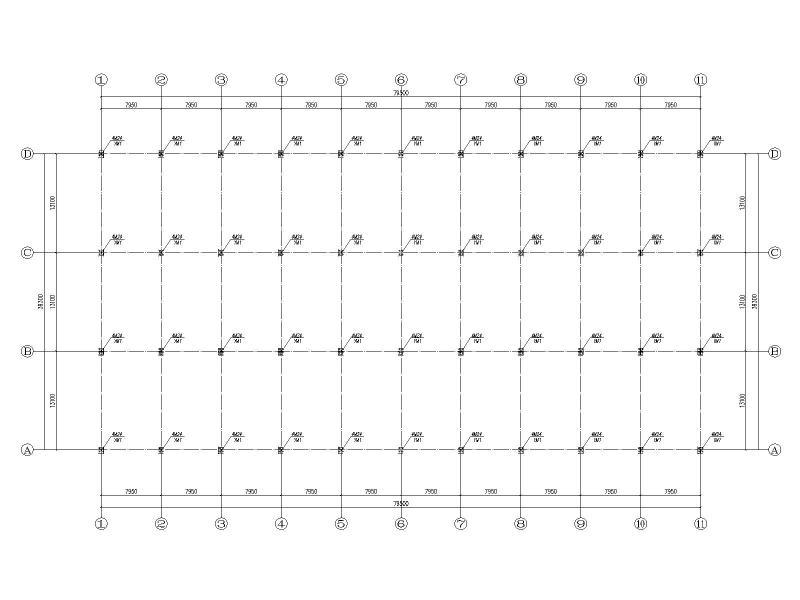

框架结构车间 - 1 -
框架结构车间 - 2 -
框架结构车间 - 3 -
框架结构车间 - 4 -
框架结构车间 - 5 -
框架结构车间 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.41 MB
- 收藏次数：0
-
文件名称：
附件-996505595598888578.dwg
