4层框架结构煤矿筛分拣矸车间结构施工CAD大样图

搜索更多资源
  • 建筑类别：其他
  • 建筑高度类型：多层建筑
  • 厂房建筑高度类型：多层厂房
  • 建筑地上层数：4层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：独立基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：7度抗震
  • 风压：0.55kN/平方米
  • 雪压：0.30kN/平方米
  • 参考图纸：24张
  • 设计年代：近代

附件详情

该项目是内蒙古某煤矿筛分、拣矸车间项目，四层钢筋混凝土框架结构，抗震设防烈度为7度，基础为独立基础，基础设计等级为丙级。
结构专业该资料包含： 结构设计说明 ，基础图，基础详图，柱布置图，梁板图。
建筑专业该资料包含：立面图，平面图，剖面图，门窗表，大样图等。
图纸共计24张。分享投稿时间：近几年

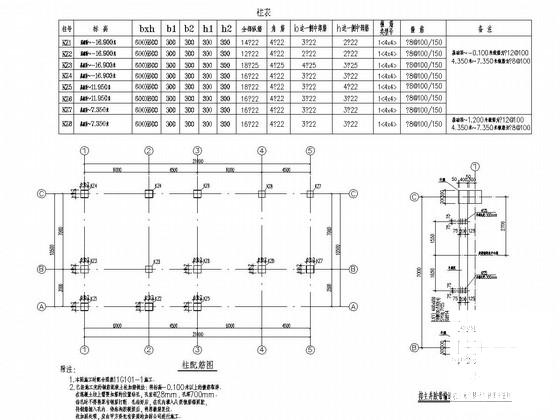

柱布置图

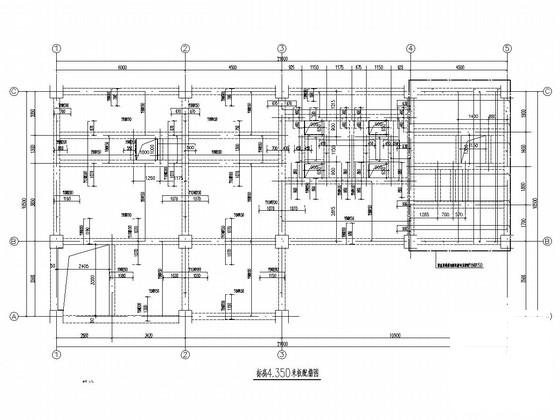

板配筋图

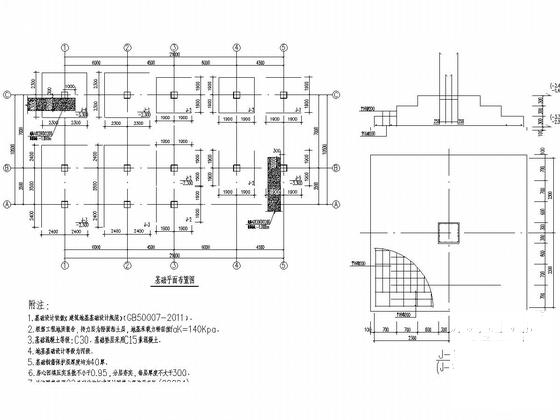

基础图

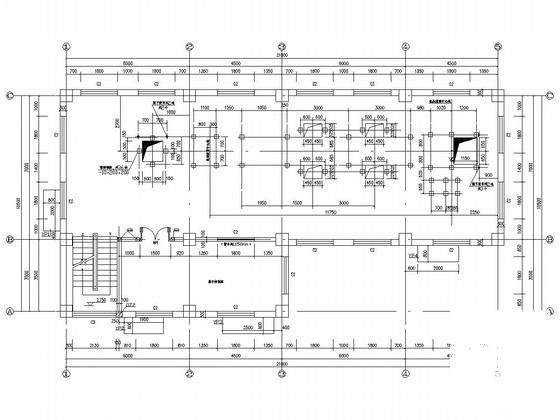

一层平面图

门窗大样图

梁配筋图

以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
  • 框架结构车间 - 1
    框架结构车间 - 1
  • 框架结构车间 - 2
    框架结构车间 - 2
  • 框架结构车间 - 3
    框架结构车间 - 3
  • 框架结构车间 - 4
    框架结构车间 - 4
  • 框架结构车间 - 5
    框架结构车间 - 5
  • 框架结构车间 - 6
    框架结构车间 - 6
  • 框架结构车间 - 7
    框架结构车间 - 7
以上是部分截图，请下载附件后查看完整高清内容
