一份3层框架结构车间结构CAD施工图纸（建筑）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 参考图纸：24张
• 设计年代：近代

附件详情

附件详情：该项目为三层框架结构别墅项目，基础形式为独立基础，基础设计等级为乙级，抗震设防烈度为7度。

该资料包含：结构设计总说明，基础 平面布置图 ，柱配筋图，梁平面图，板平面图及建筑图等共计24张图。

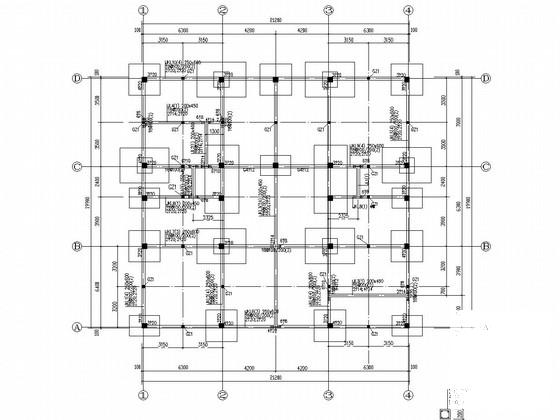

基础梁平面布置图

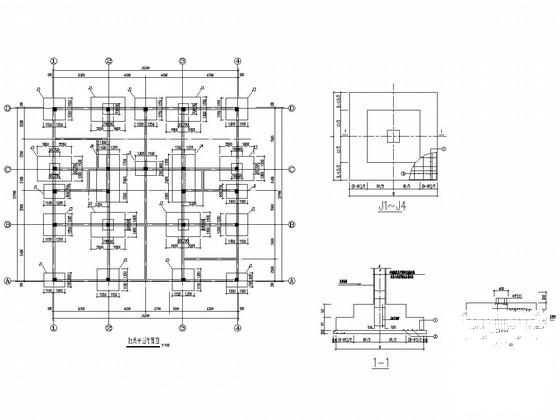

基础平面布置图

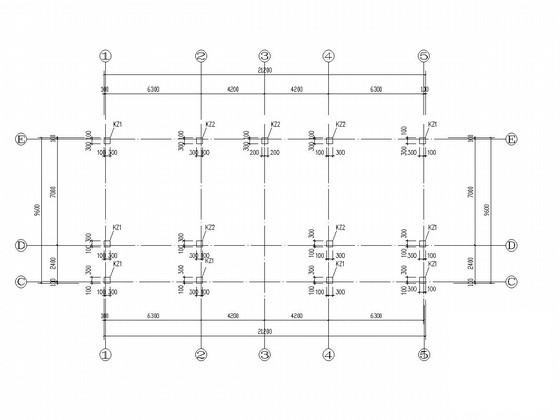

柱平面配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
