5层框架结构选煤排矸车间结构施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:27张
  • 设计年代:近代

附件详情

该项目是选煤排矸车间项目,现浇钢筋混凝土框架结构,层数五层,总建筑面积为1918平方米,.建筑抗震设防烈度8度(0.20g),框架抗震等级为二级,该区标准冻结深度1.5m,采用独立基础,基础设计等级为丙级。

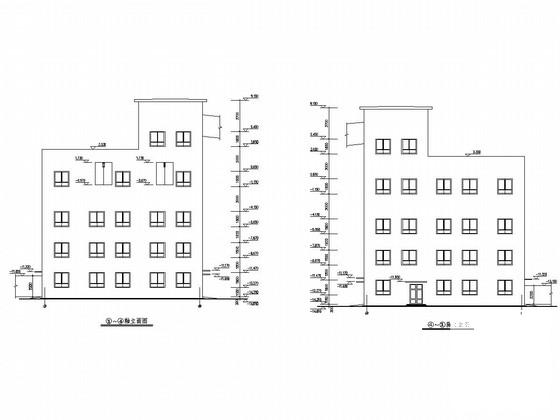

该资料包含:设计说明,平、立、剖名图,基础图,基础详图,梁板柱图,楼梯图等共计27张图。
分享投稿时间:近几年。

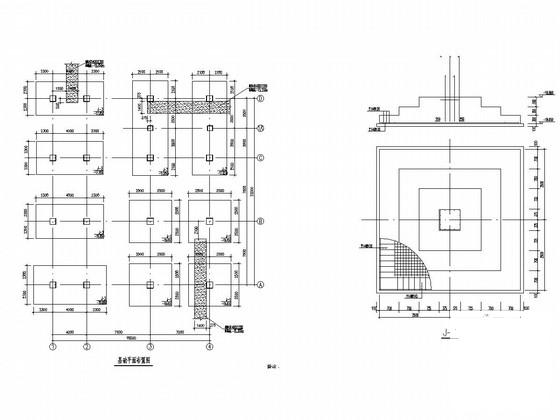

基础图

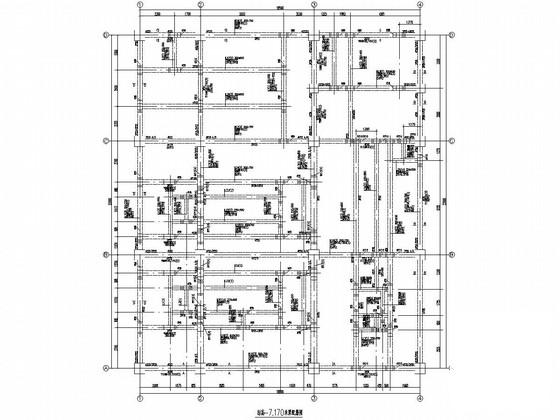

梁配筋图

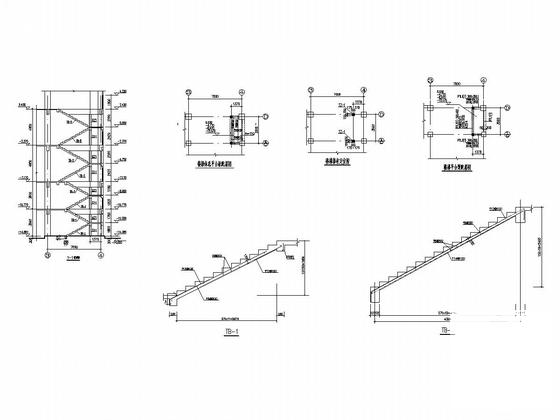

楼梯图

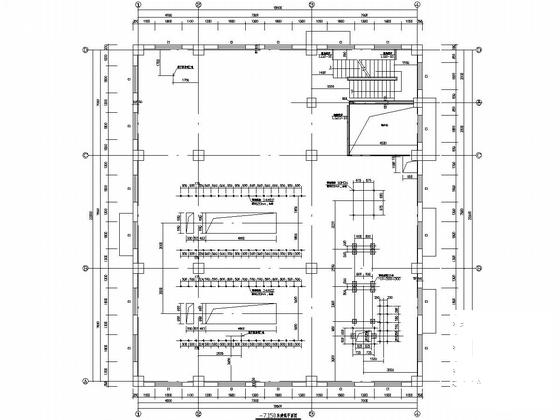

平面图

板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构车间 - 1
    框架结构车间 - 1
  • 框架结构车间 - 2
    框架结构车间 - 2
  • 框架结构车间 - 3
    框架结构车间 - 3
  • 框架结构车间 - 4
    框架结构车间 - 4
  • 框架结构车间 - 5
    框架结构车间 - 5
  • 框架结构车间 - 6
    框架结构车间 - 6
以上是部分截图,请下载附件后查看完整高清内容
