建筑类别：工业建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢筋混凝土结构, 钢结构
-
钢筋混凝土结构：框架
-
钢结构：网架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.30kN/平方米
-
雪压：0.30kN/平方米
-
参考图纸：44张
-
设计年代：近代
附件详情
该项目是陕西某选煤厂主厂房项目，建筑结构形式为钢筋混凝土框架结构，基础采用钢筋混凝土灌注桩，屋盖采用钢网架。抗震设防烈度为6度，基础设计等级为丙级。
结构专业该资料包含：结构设计说明，钢网架结构设计说明，桩基施工图，承台及承台梁布置图，柱图，梁板配筋图，杆件、螺栓球布置图，螺栓球节点及材料表，屋面檩条布置图等共计19张图。
建筑专业图纸：建筑设计说明，平面图，立面图，剖面图，管道预埋件布置图，楼梯图等共计25张图。
出图时间：2014年3月。
基础图
梁板图
剖面图
网架布置图
屋面檩条布置图
示意图
标高24.950
平面布置图
梁平法施工图

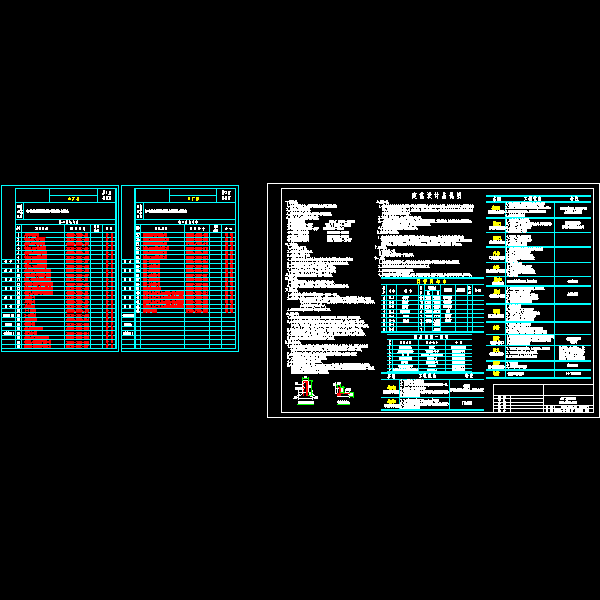

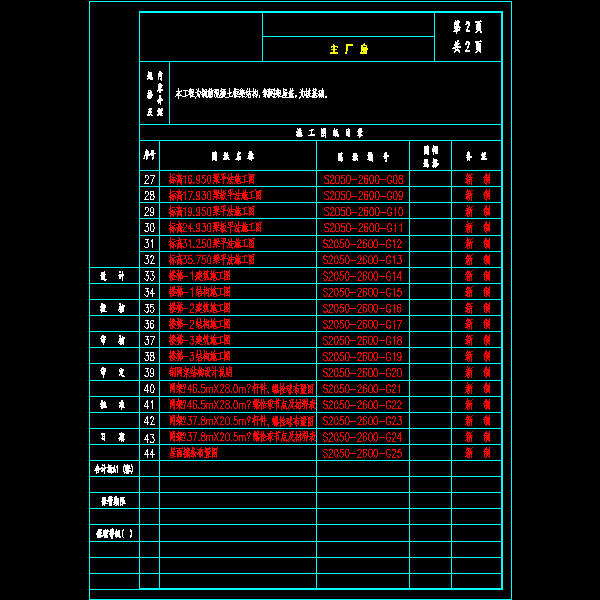

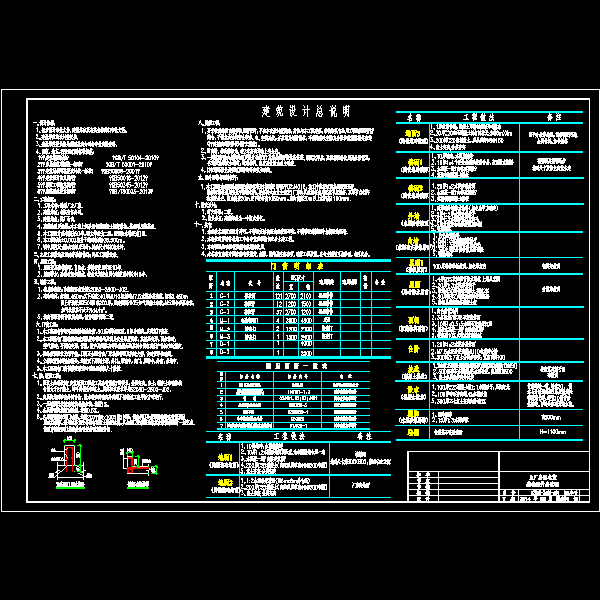

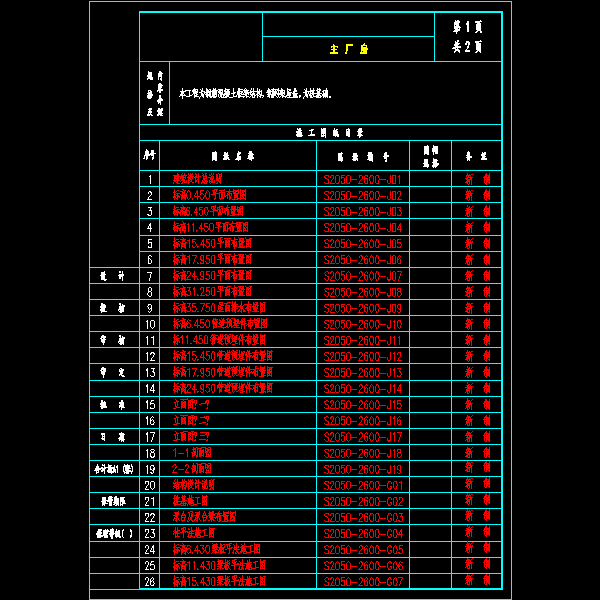

1-目录及建筑总说明.dwg
1-目录及建筑总说明.dwg_0.dwg
1-目录及建筑总说明.dwg_1.dwg
1-目录及建筑总说明.dwg_2.dwg
10-网架.dwg

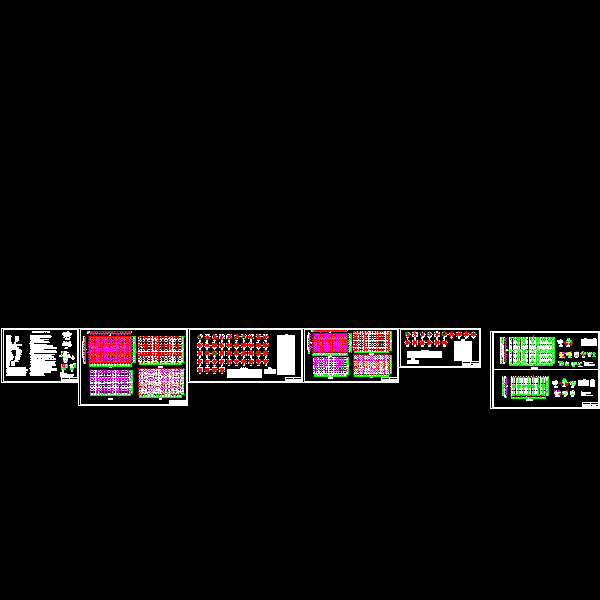

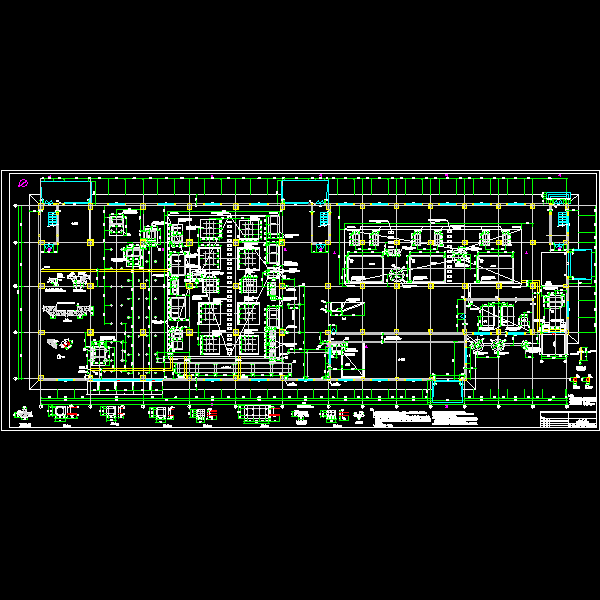

2-一层设备基础.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
