一份地上2层钢框架结构展厅与车间厂房结构CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构,钢结构
• 钢筋混凝土结构：框架
• 钢结构：桁架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.55kN/平方米
• 参考图纸：39张
• 设计年代：近代

附件详情

该附件为黑龙江某地上二层的展厅与车间厂房，展厅部分主体结构为钢结构框架，楼板采用压型钢板组合楼板，屋面采用钢骨架轻型板。车间部分主体采用混凝土框架结构，楼板采用现浇钢筋混凝土板。基础均采用独立基础，6度设防。
该资料包含： 结构设计说明 、钢结构工程 结构设计说明 、灌注桩设计说明、基础部分、桩平面布置图、基础平面布置图、基础详图、柱 平面布置图 、梁配筋图、板配筋图、坡道结构图、结构平面图、桁架下弦结构平面图、钢框架 节点详图 、桁架 节点详图 、楼梯大样图、钢骨架轻型板加工图等共39张图纸。

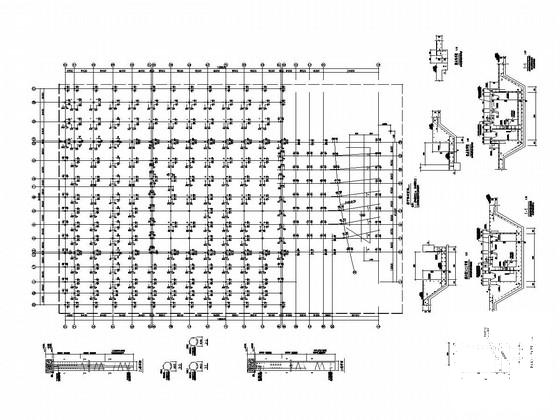

桩平面布置图

-0.100m板配筋图

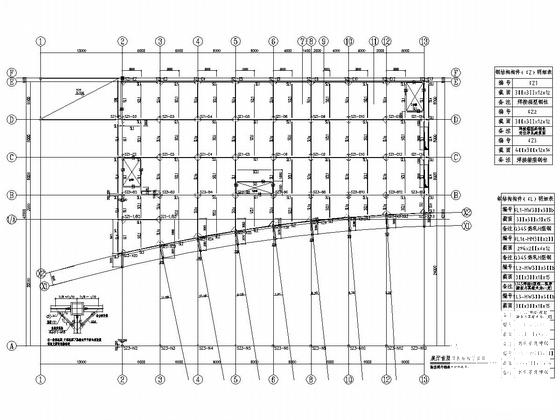

展厅首层顶板结构平面图

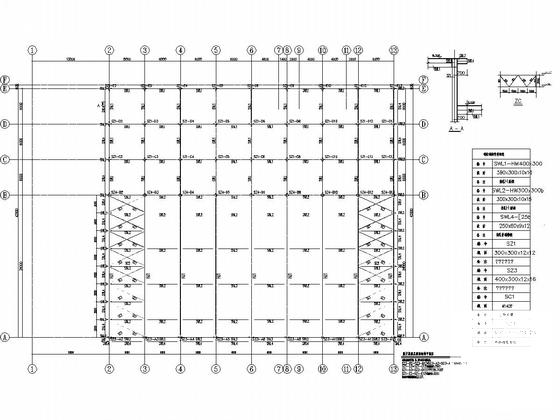

展厅屋顶层顶板结构平面图

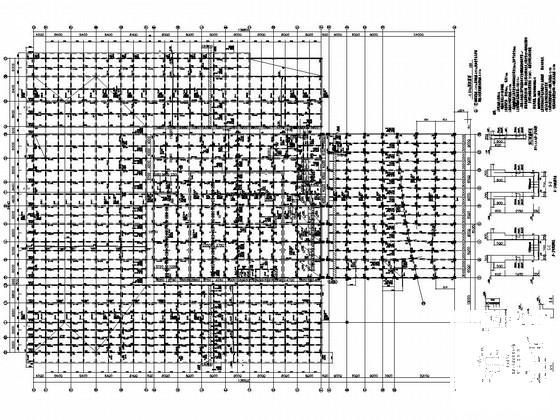

-0.100m梁配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
