该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
建筑类别：工业建筑
-
建筑高度类型：高层建筑
-
建筑地上层数：10层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
基础形式 ：筏形基础
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：7度抗震
-
风压：0.35kN/平方米
-
雪压：0.35kN/平方米
-
地下室功能：车库
-
参考图纸：21张
-
设计年代：近代
附件详情
该项目为安徽某钢框架的车间厂房，地上10层，地下2层，建筑高度为47.8米，基础采用筏形基础，7度设防。
该资料包含：
结构设计说明
、筏形基础梁板配筋图、墙柱
平面布置图
、梁配筋图、板配筋图、钢
结构设计说明
、锚栓、钢柱布置图、结构布置图、墙面檩条布置图、钢柱脚布置图、柱脚连接详图、
楼梯详图
等共21张图纸。
含有主框架计算文件、节点计算、连续梁、外墙、楼梯、牛腿等计算书共24页计算书。

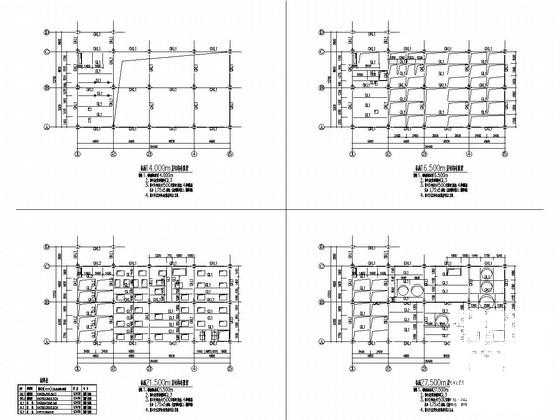

标高14m/16.5m层结构布置图

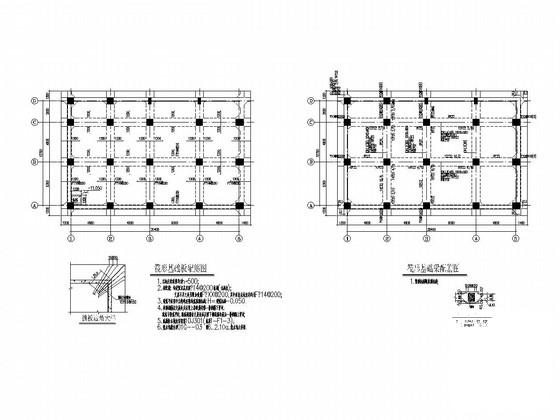

筏形基础板配筋图

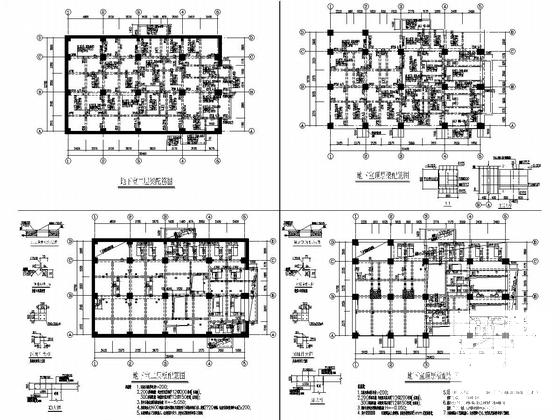

地下室顶层/二层梁板配筋图

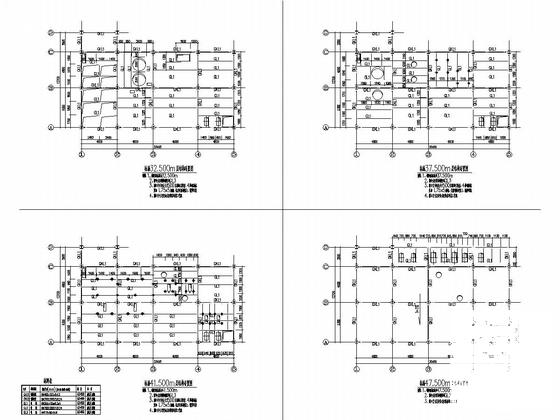

标高41.5m/47.5m层结构布置图

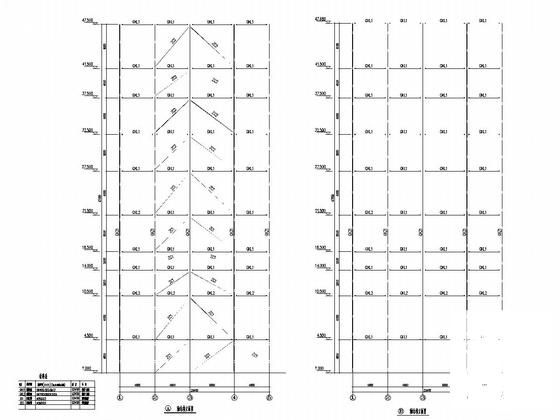

A轴/B轴结构立面图
轴墙面檩条布置图
屋面檩条布置及檩条连接详图
1#楼梯详图(地上部分)

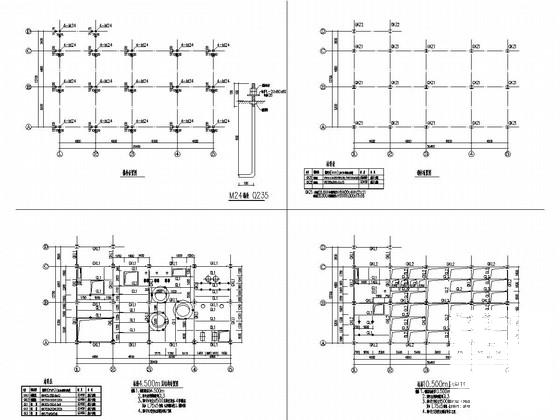

墙柱平面布置图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图
第 7 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-2-9 10:34:48上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
|
