地上6层框架结构商业楼结构设计施工CAD大样图
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：8度以上
- 风压：0.33kN/平方米
- 雪压：0.30kN/平方米
- 地下室功能：车库
- 参考图纸：40张
- 设计年代：近代
附件详情
本子项为四川某普通的商业楼，地上6层，，地下三层，结构采用框架结构，基础为旋挖成孔灌注桩基础，8度设防。
该资料包含：
结构设计说明
、墙柱
平面布置图
、柱大样图、板配筋图、梁平法施工图等共40张图纸。

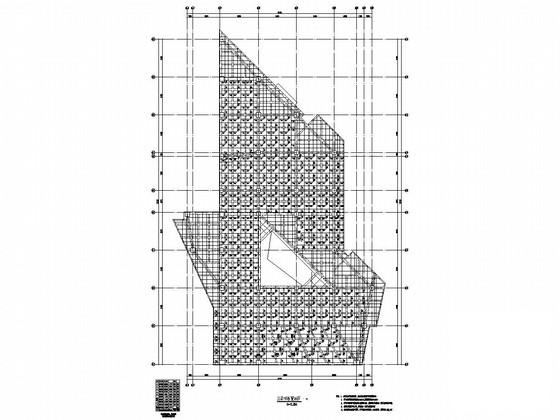

三层楼板配筋图

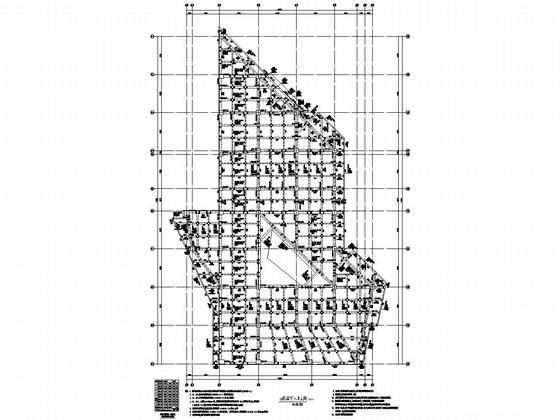

四层梁平法施工图

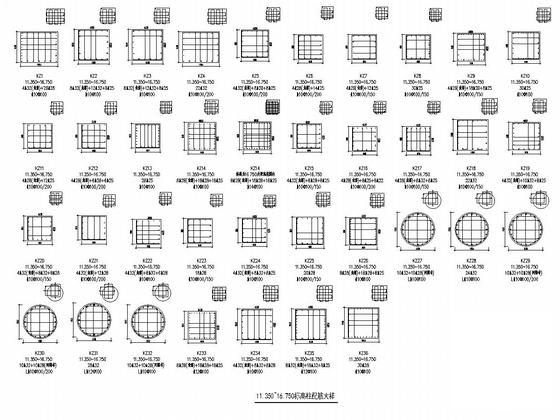

11.350~16.750标高柱配筋大样

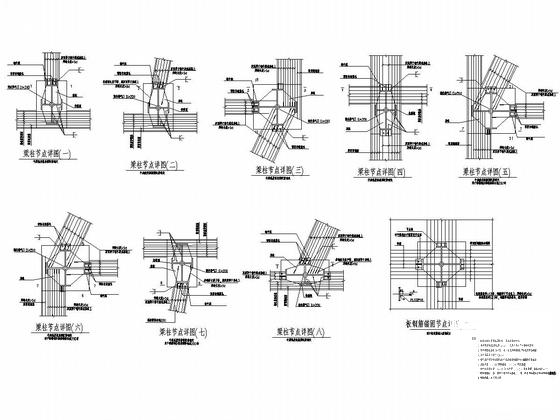

型钢梁柱节点大样二

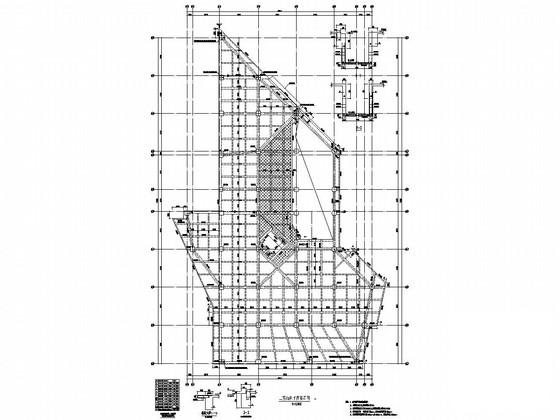

-0.050~11.350标高柱平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
商业楼设计 - 1 -
商业楼设计 - 2 -
商业楼设计 - 3 -
商业楼设计 - 4 -
商业楼设计 - 5 -
商业楼设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
