4层框架结构安置区商业楼结构施工CAD大样图
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.55kN/平方米
- 参考图纸：15张
- 设计年代：近代
附件详情
该项目是安置区项目G1#商业楼项目，地上4层，框架结构，抗震设防烈度为7度，采用柱下独立基础，基础设计等级为丙级，结构的计算嵌固部位：基础底板。
该资料包含：
结构设计说明

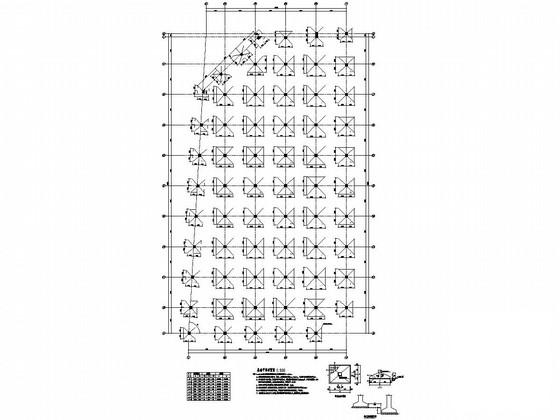

，基础平面布置图，柱
平面布置图
，各层梁平法施工图，结构平面图，楼梯结构大样图等共计15张图。
分享投稿时间：近几年5月。

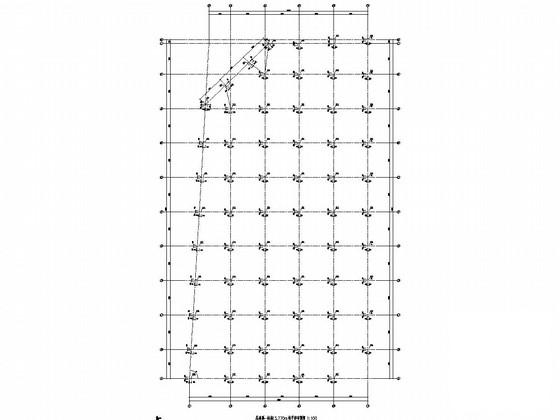

基础顶~标高13.770m柱平面布置图

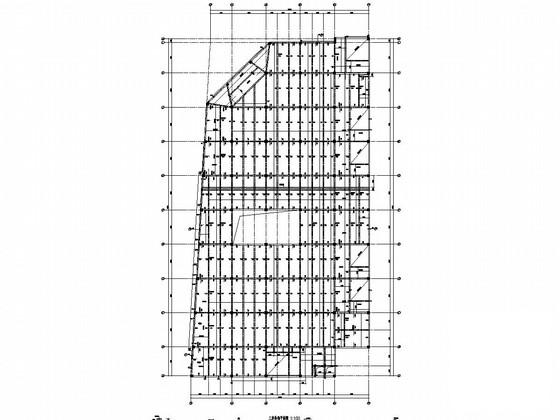

三层结构平面图

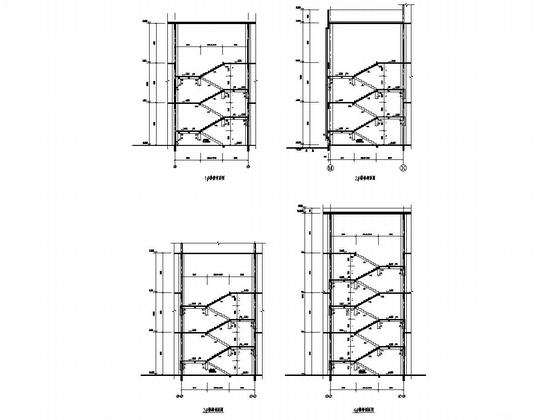

楼梯大样图

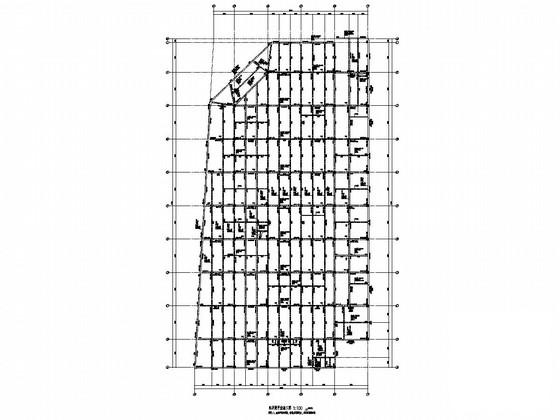

四层梁平法施工图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
框架结构商业楼 - 1 -
框架结构商业楼 - 2 -
框架结构商业楼 - 3 -
框架结构商业楼 - 4 -
框架结构商业楼 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.65 MB
- 收藏次数：0
-
文件名称：
附件-995888088889768097855.rar
框架结构商业楼下载
