3层框架结构旅游区商业楼结构施工CAD大样图
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.30kN/平方米
- 参考图纸：18张
- 设计年代：近代
附件详情
该项目是云南某商业楼项目，地上3层，框架结构，该项目基础采用柱下独立基础，基础设计等级为丙级，抗震设防烈度为8度。
该资料包含：
结构设计说明
，基础设计说明，基础平面布置图，地梁配筋图，框架柱
平面布置图
，各层梁板配筋图，柱表，墙身大样，楼梯图等共计18张图。
分享投稿时间：近几年10月。

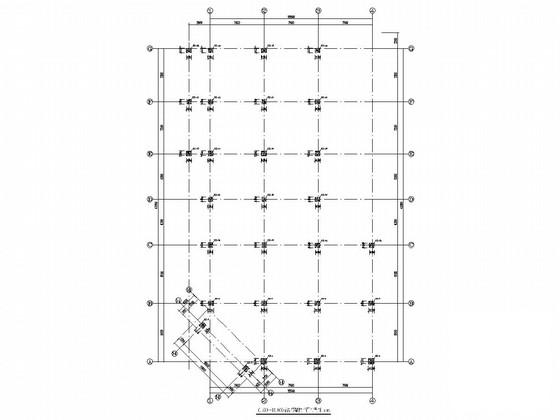

-0.300～16.800标高框架柱平面布置图

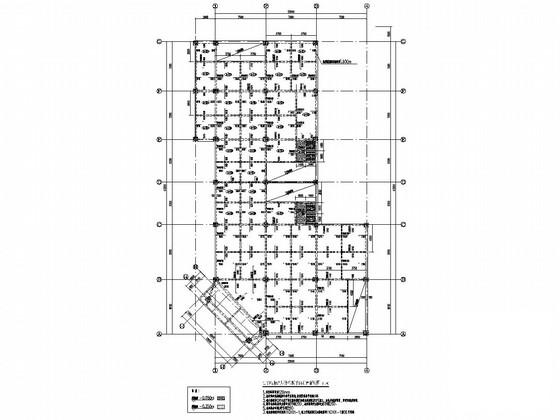

4.800m标高层结构板平面布置配筋图

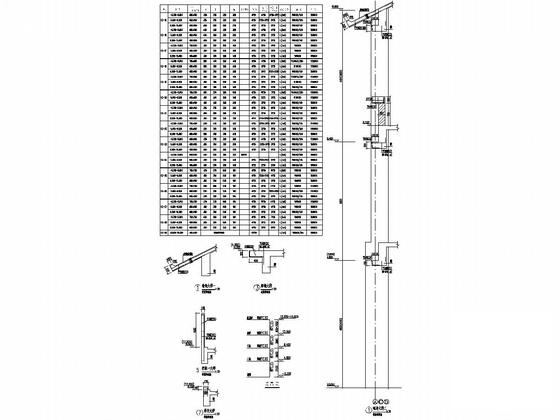

墙身大样图

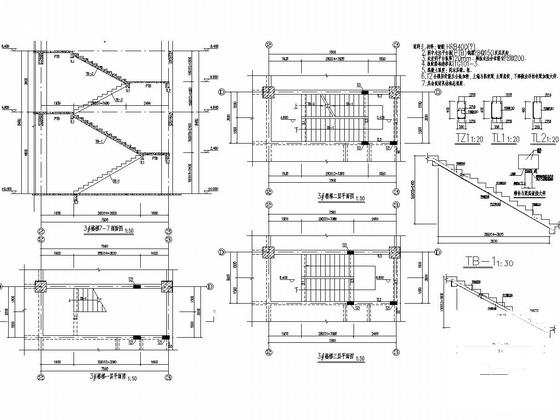

楼梯详图
8.400m标高层梁配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构商业楼 - 1 -
框架结构商业楼 - 2 -
框架结构商业楼 - 3 -
框架结构商业楼 - 4 -
框架结构商业楼 - 5 -
框架结构商业楼 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.11 MB
- 收藏次数：0
-
文件名称：
附件-995888987587887585755.rar
框架结构商业楼下载
