六层框架结构商业楼结构设计施工大样图cad标高柱表大样
- 建筑高度类型：多层建筑
- 地基基础设计等级：甲级
- 建筑类别：商业
- 建筑地上层数：6层
- 建筑地下层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：筏形基础,桩基础
- 抗震设防烈度：8度抗震
- 雪压：0.30kN/平方米
- 地下室功能：车库
- 参考图纸：45张
- 设计年代：近代
- 风压：0.30kN/平方米
附件详情
本子项为四川某普通的商业楼，地上6层，地下三层，建筑设计结构形式为框架结构，基础为桩基和筏基，8度设防。
该资料包含：
结构设计说明
、柱结构平面布置图、柱表大样图、模板图、结构
平面布置图
、梁平法施工图、
楼梯详图
等共45张图纸。

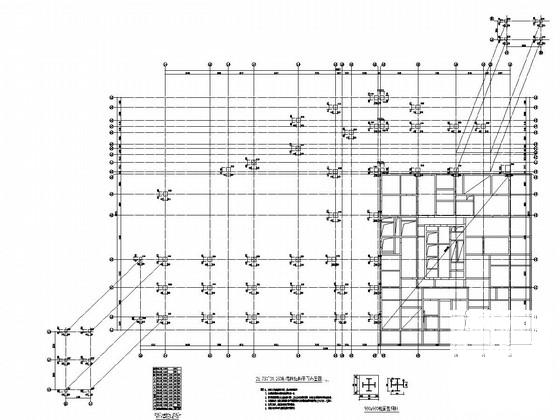

26.750~31.250标高柱结构平面布置图

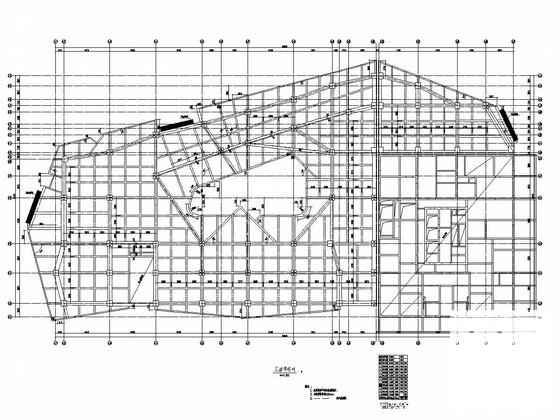

三层模板图

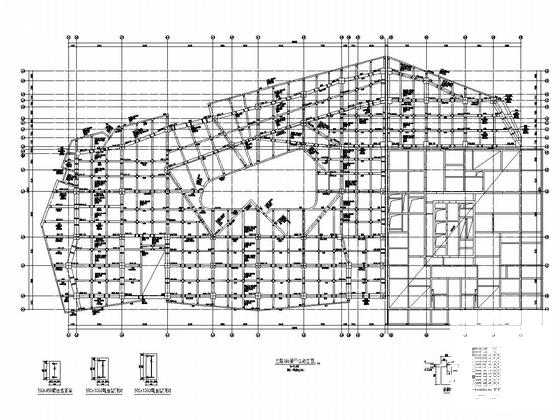

三层X向梁平法施工图

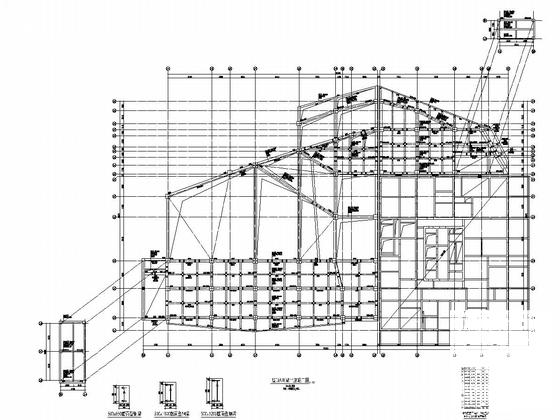

屋顶X向梁平法施工图
二层Y向梁平法施工图
六层Y向梁平法施工图

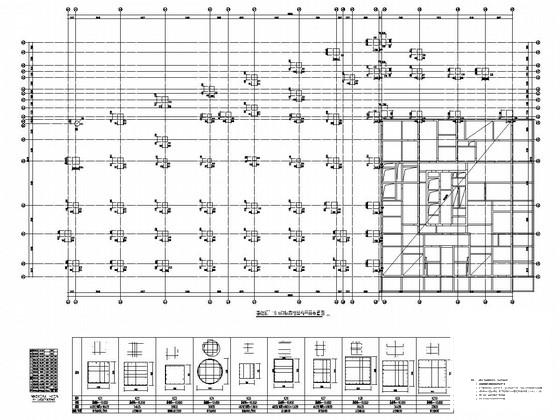

11.350~16.750标高柱表大样
A-1#塔楼梯详图
六层结构平面布置图
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-
框架结构商业楼设计 - 1 -
框架结构商业楼设计 - 2 -
框架结构商业楼设计 - 3 -
框架结构商业楼设计 - 4 -
框架结构商业楼设计 - 5 -
框架结构商业楼设计 - 6 -
框架结构商业楼设计 - 7
-
框架结构商业楼设计 - 8
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：4.37 MB
- 收藏次数：0
-
文件名称：
附件-995887775857597708807.zip
框架结构商业楼设计下载
