3层框架结构住宅小区商业楼结构设计施工CAD图纸
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
该项目是住宅小区内商业楼项目，地上3层，框架结构，采用柱下独立基础，独立基础设计等级为丙级，抗震设防烈度为7度。
该资料包含：
结构设计说明

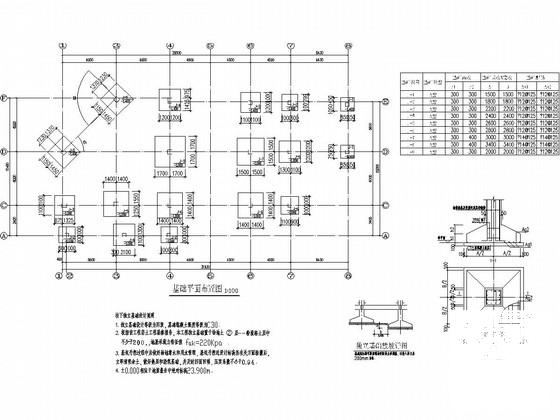

，基础图，柱布置图，梁配筋图，板配筋图，楼梯图等共计13张图。
分享投稿时间：近几年11月。

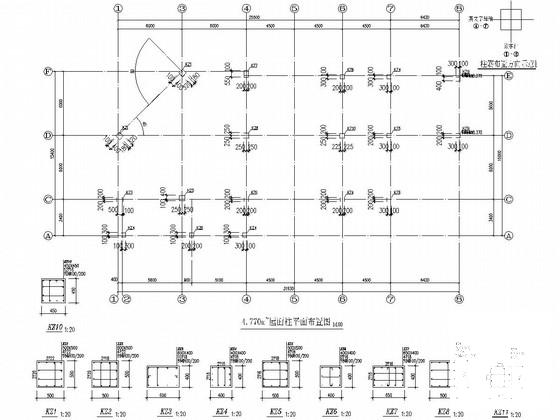

4.770m~屋面柱 平面布置图

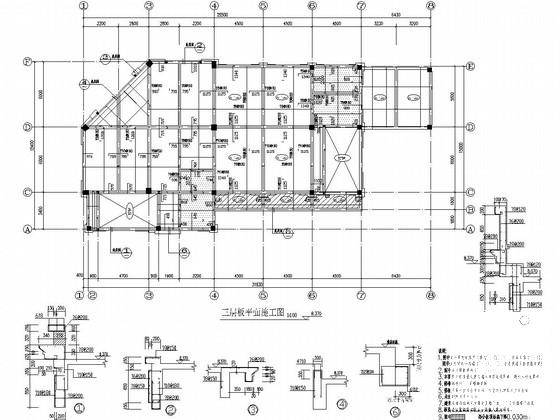

三层板平面施工图

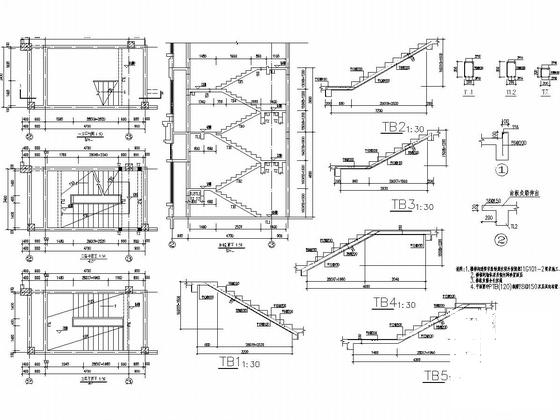

楼梯图

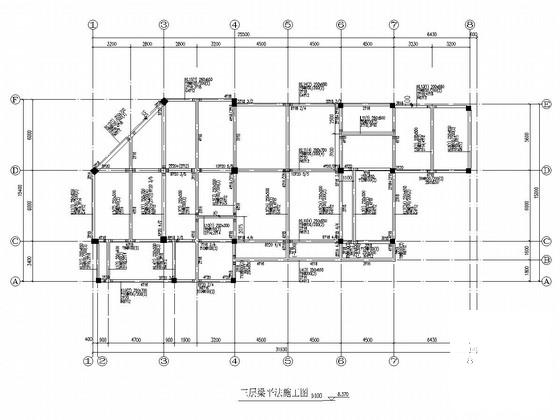

三层梁平法施工图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
住宅框架结构设计 - 1 -
住宅框架结构设计 - 2 -
住宅框架结构设计 - 3 -
住宅框架结构设计 - 4 -
住宅框架结构设计 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.94 MB
- 收藏次数：0
-
文件名称：
附件-995888507597967885587.rar
