地上3层框架结构敬老院结构设计施工CAD大样图
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：13张
附件详情
该项目为安徽某敬老院，地上三层，屋面为坡屋面，建筑设计结构形式为框架结构，基础为独立基础，7度设防。
该资料包含：
结构设计说明
、基础
平面布置图
、基础大样图、柱平法施工图、梁平法施工图、结构施工图、
楼梯详图
等共13张图纸。

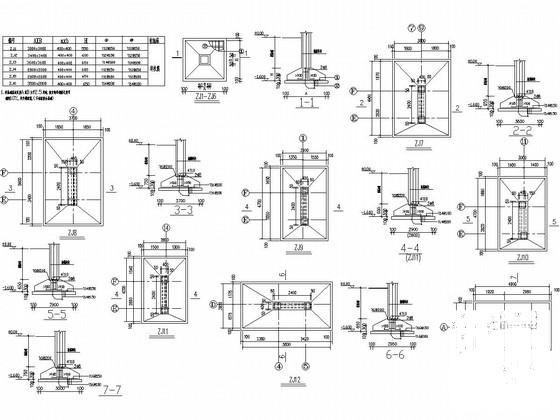

基础大样图

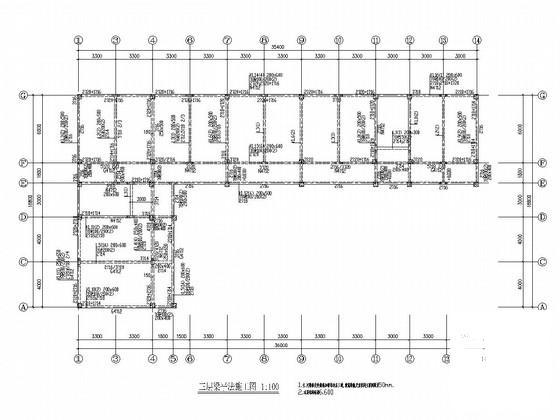

三层梁平法施工图

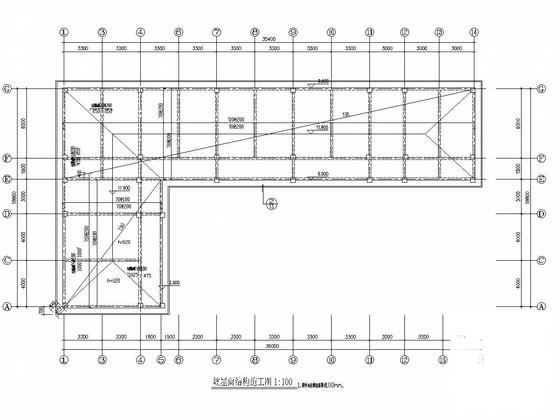

坡屋面结构施工图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构敬老院 - 1 -
框架结构敬老院 - 2 -
框架结构敬老院 - 3 -
框架结构敬老院 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：5.58 MB
- 收藏次数：0
-
文件名称：
附件-995888505890898777950.rar
