1673.98平方米地上4层框架结构敬老院结构施工CAD图纸

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：多层建筑
  • 建筑地上层数：4层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：独立基础
  • 结构安全等级：二级
  • 地基基础设计等级：乙级
  • 抗震设防烈度：7度抗震
  • 风压：0.40kN/平方米
  • 雪压：0.30kN/平方米
  • 参考图纸：20张
  • 设计年代：近代
附件详情
该附件为四川某敬老院，地上四层，建筑设计结构形式为框架结构，高为15.75米，建筑面积为1673.98平方米，基础为柱下独立基础，7度设防。
该资料包含： 结构设计说明 、节点构造详图、基础平面布置图、框架柱配筋平面图、框架梁配筋平面图、楼面板配筋平面图、楼梯结构布置图等共20张图。

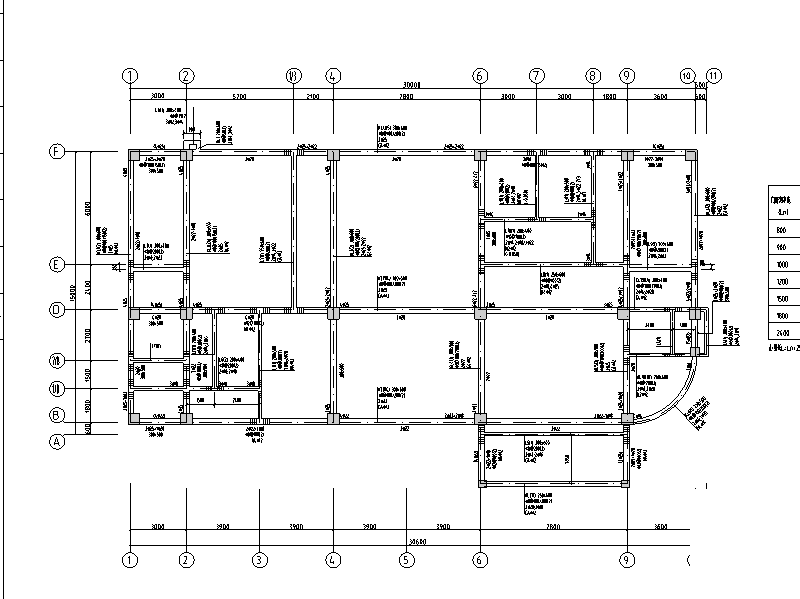

基础梁配筋图

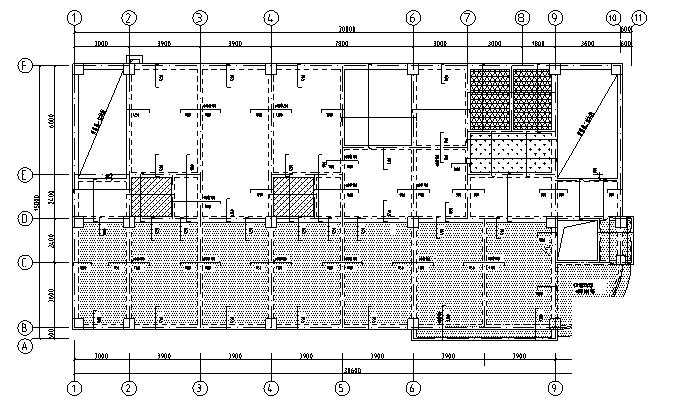

四层板配筋图

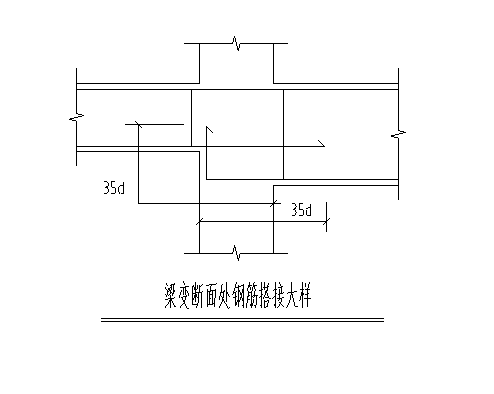

梁变断面处钢筋搭接大样

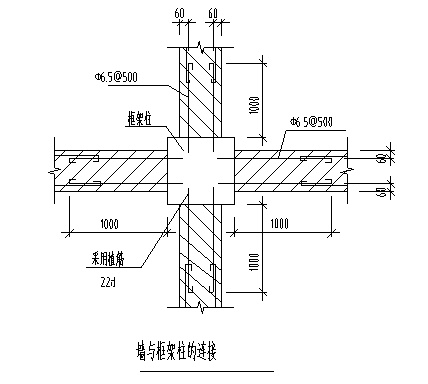

墙与框架柱的连接
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 框架结构敬老院 - 1
    框架结构敬老院 - 1
  • 框架结构敬老院 - 2
    框架结构敬老院 - 2
  • 框架结构敬老院 - 3
    框架结构敬老院 - 3
  • 框架结构敬老院 - 4
    框架结构敬老院 - 4
以上是部分截图，请下载附件后查看完整高清内容
