地上3层框架结构普通住宅楼结构施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 参考图纸：22张
- 设计年代：近代
附件详情
该附件为浙江某高档小区住宅楼，地上三层，为框架结构，基础为钻孔灌注桩基础。
该资料包含：平面图、梁配筋图、柱结构平面图、柱配筋详图、大样详图、楼梯结构图等共22张图。

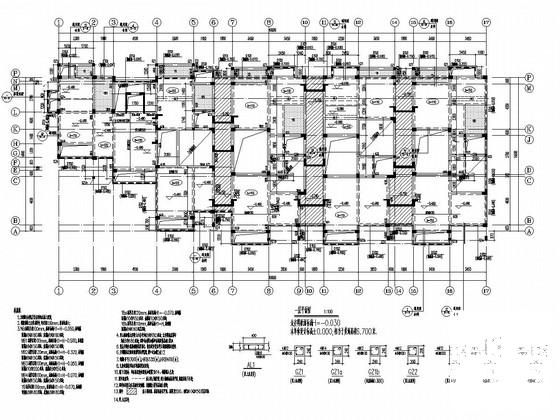

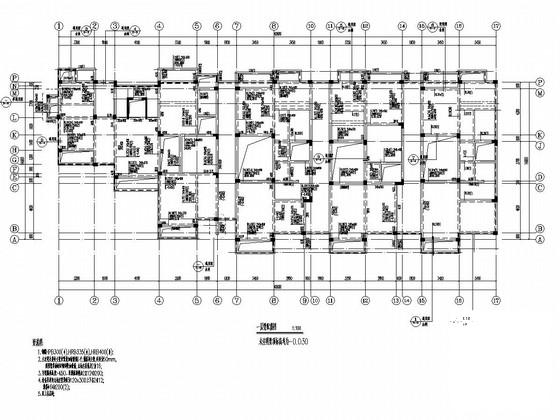

一层梁配筋图

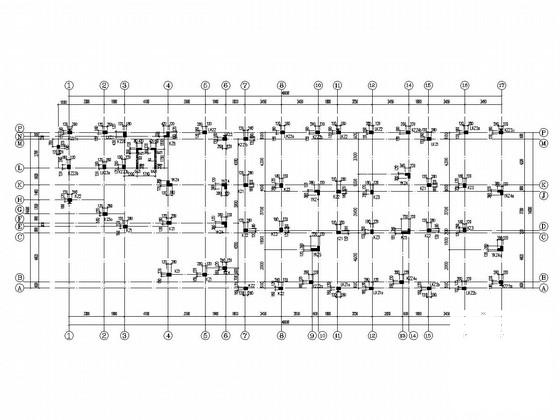

-0.480~3.270柱结构平面图

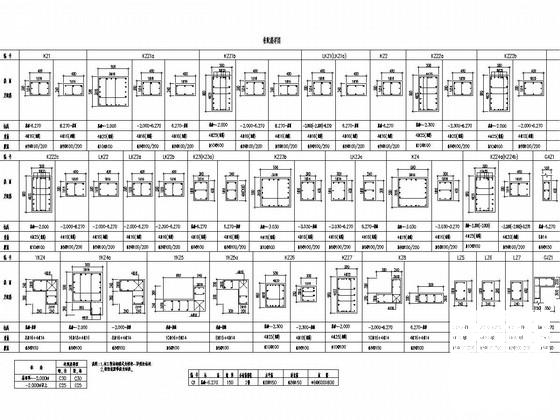

柱配筋详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
普通住宅楼 - 1 -
普通住宅楼 - 2 -
普通住宅楼 - 3 -
普通住宅楼 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：2.91 MB
- 收藏次数：0
-
文件名称：
附件-995888090575090766876.zip
普通住宅楼下载
