22层剪力墙结构住宅楼建筑结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:22层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 地下室功能:车库
  • 参考图纸:40张
  • 设计年代:近代

附件详情

该项目高层住宅楼项目,地上22层,地下1层,剪力墙结构,建筑总面积:10384.78平方米,地上9878.87平方米,地下505.91平方米,该项目采用CFG桩复合地基平板式筏基,7度设防,基础设计等级为乙级,长、宽、高:33米、20米、64.1米。
结构专业该资料包含: 结构设计说明 ,基础结构平面图,CFG桩位布置图,剪力墙及柱平法施工图,墙柱配筋图表,各层结构平面图,梁平法配筋图,墙身配筋图,坡道结构详图共计22张图。
建筑专业该资料包含: 建筑施工图设计 说明, 建筑施工 图工程做法 室内装修做法表 建筑节能设计专篇,平面图,立面图,剖面图,门窗表及门窗详图 厨房、卫生间、阳台大样图,共计18张图。
分享投稿时间:近几年4月。

基础结构平面图

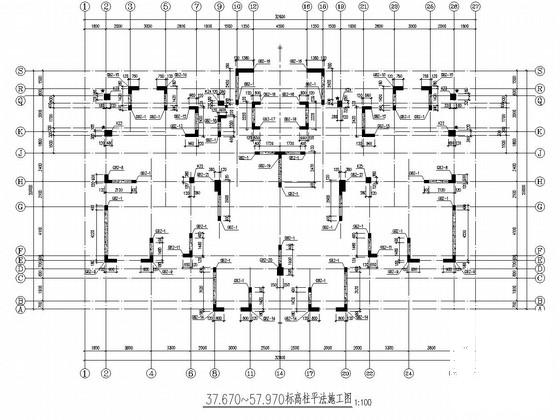

37.670~57.970标高柱平法施工图

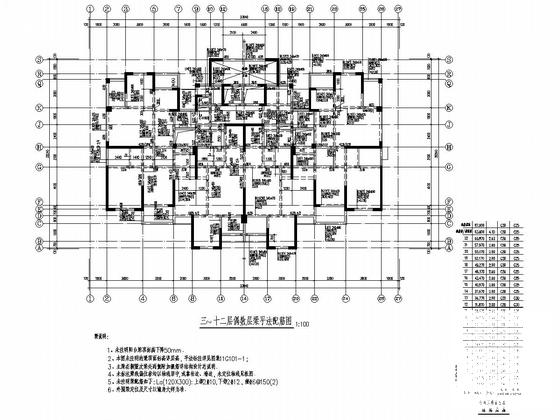

三~十二层偶数层梁平法配筋图

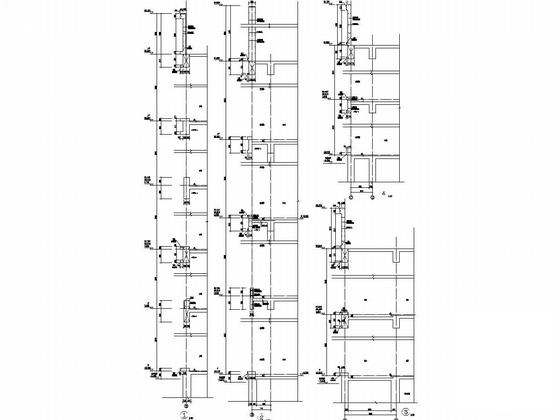

墙身配筋图

四~二十层偶数层平面图

厨房、卫生间、阳台大样图

十三~二十一层奇数层梁平法配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构建筑 - 1
    剪力墙结构建筑 - 1
  • 剪力墙结构建筑 - 2
    剪力墙结构建筑 - 2
  • 剪力墙结构建筑 - 3
    剪力墙结构建筑 - 3
  • 剪力墙结构建筑 - 4
    剪力墙结构建筑 - 4
  • 剪力墙结构建筑 - 5
    剪力墙结构建筑 - 5
  • 剪力墙结构建筑 - 6
    剪力墙结构建筑 - 6
  • 剪力墙结构建筑 - 7
    剪力墙结构建筑 - 7
以上是部分截图,请下载附件后查看完整高清内容
