地上6层剪力墙结构住宅楼建筑结构施工CAD大样图
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：8度抗震
- 风压：0.40kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：49张
附件详情
该项目为山东某住宅楼，地上六层，上部建筑设计结构形式为剪力墙结构，基础采用筏型基础，8度设防。

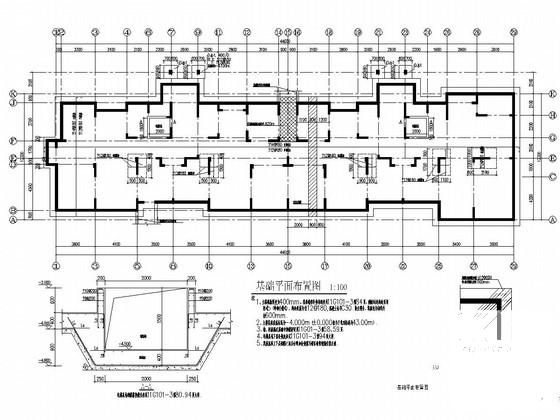

该资料包含：结构设计总说明、基础
平面布置图
、墙柱平法施工图、剪力墙构造边缘构件配筋表、梁平法施工图、板平法施工图、楼梯结构图、大样图、建筑设计说明、平面图、立面图、剖面图等共49张图纸。

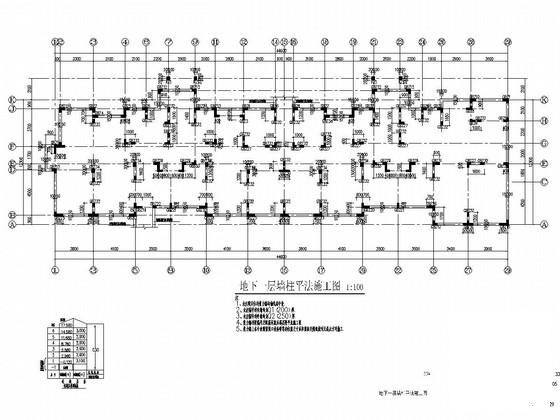

地下一层墙柱平法施工图

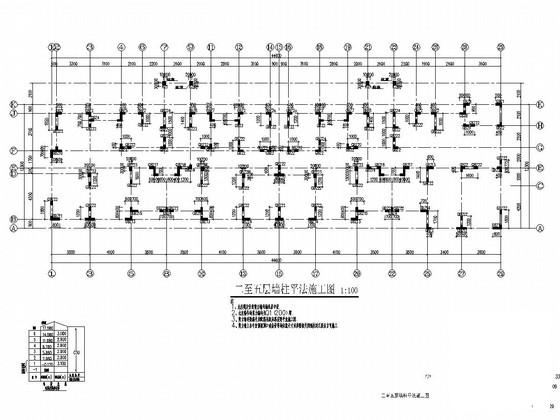

二至五层墙柱平法施工图

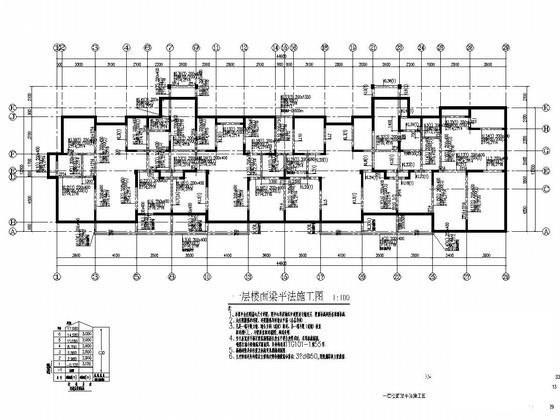

一层楼面梁平法施工图

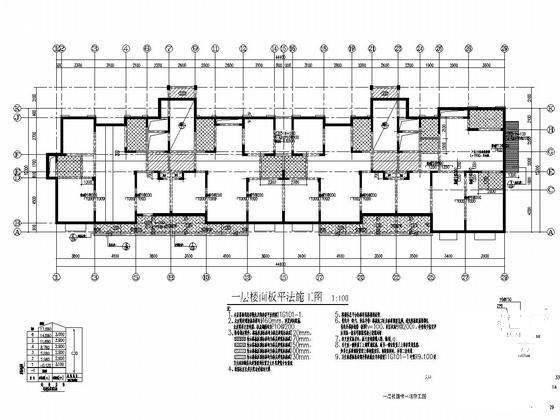

一层楼面板平法施工图
四、五层楼面梁平法施工图
四、五层楼面板平法施工图
楼梯结构图
墙身大样图
一层剪力墙构造边缘构件配筋表
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
剪力墙结构建筑 - 1 -
剪力墙结构建筑 - 2 -
剪力墙结构建筑 - 3 -
剪力墙结构建筑 - 4 -
剪力墙结构建筑 - 5 -
剪力墙结构建筑 - 6 -
剪力墙结构建筑 - 7
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：3.49 MB
- 收藏次数：0
-
文件名称：
附件-995888065558607695567.rar
