21305平米27层剪力墙结构住宅楼建筑结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:27层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 参考图纸:36张
  • 设计年代:近代

附件详情

该项目位于合肥市,地上二十七层,建筑设计结构形式为剪力墙结构,总建筑设计面积:21305.8平方米,占地面积:902.8平方米,筏板基础(地基处理),CFG桩,基础设计等级为乙级,抗震设防烈度为7度。
结构专业该资料包含:结构设计总说明,水泥粉煤灰碎石桩(CFG桩)复合地基设计说明,CFG桩位平面布置图,基础平面布置图,剪力墙平法施工图,结构 平面布置图 ,梁平法施工图,大样详图等共计20张图。

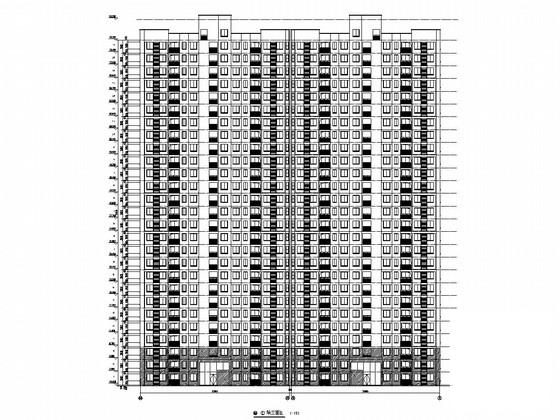

建筑专业该资料包含:建筑设计总说明,平面图,立面图,剖面图,门厅大样图,节点大样图,楼梯图等共计16张图。
分享投稿时间:近几年6月。

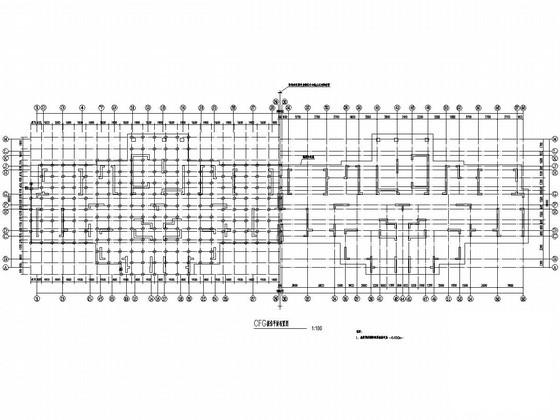

CFG桩位平面布置图

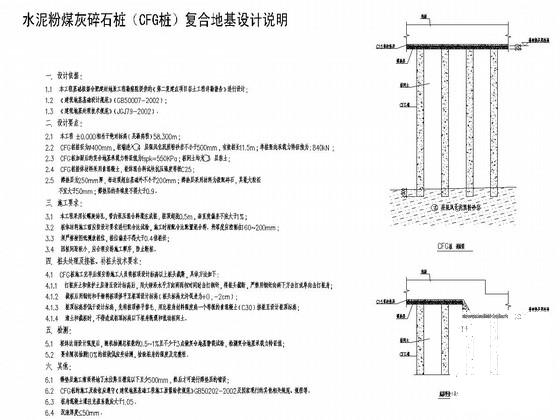

水泥粉煤灰碎石桩(CFG桩)复合地基设计说明

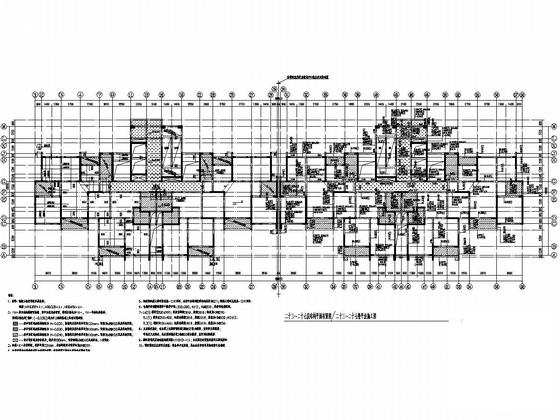

二十三~二十七层结构平面布置图

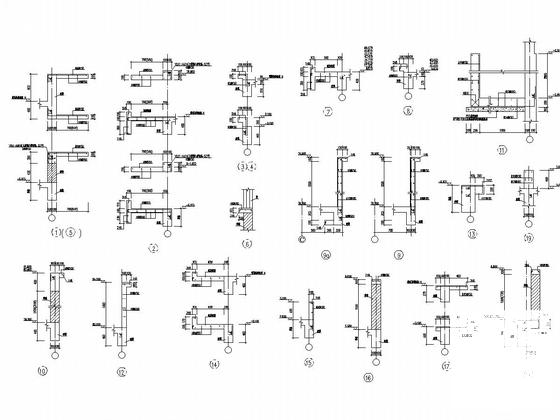

大样详图

四、七、十、十三、十六、十九、二十二、二十五层平面图

门厅大样图

11.570~78.300剪力墙平法施工图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构建筑 - 1
    剪力墙结构建筑 - 1
  • 剪力墙结构建筑 - 2
    剪力墙结构建筑 - 2
  • 剪力墙结构建筑 - 3
    剪力墙结构建筑 - 3
  • 剪力墙结构建筑 - 4
    剪力墙结构建筑 - 4
  • 剪力墙结构建筑 - 5
    剪力墙结构建筑 - 5
  • 剪力墙结构建筑 - 6
    剪力墙结构建筑 - 6
  • 剪力墙结构建筑 - 7
    剪力墙结构建筑 - 7
  • 剪力墙结构建筑 - 8
    剪力墙结构建筑 - 8
以上是部分截图,请下载附件后查看完整高清内容
