24层剪力墙高层住宅楼建筑结构施工CAD大样图

附件详情

该项目为7#楼，位于合肥市，地上二十四层，建筑设计结构形式为剪力墙结构，总建筑面积为：16499.01平方米，采用钻孔灌注桩基础，基础设计等级为乙级，抗震设防烈度为7度。

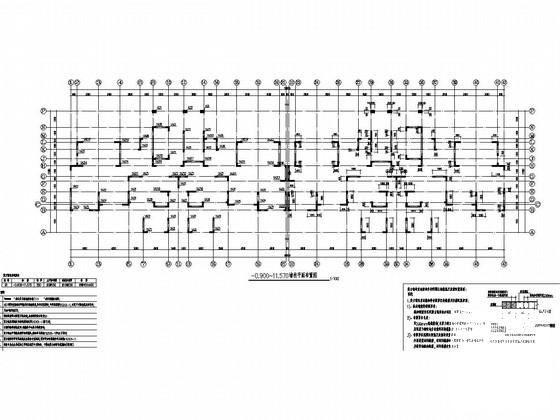

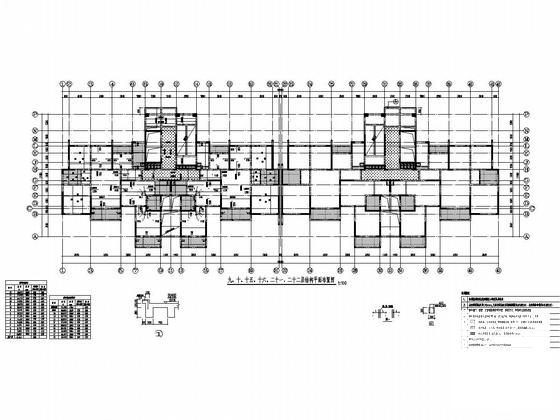

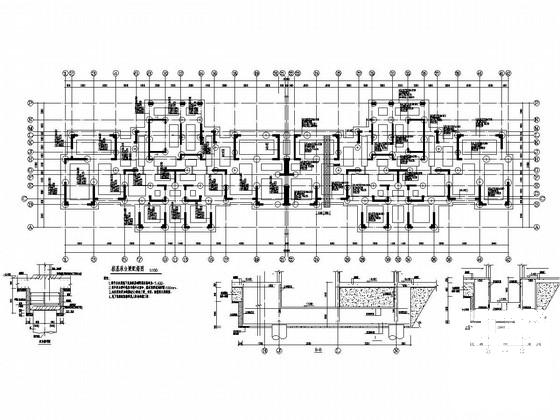

结构专业该资料包含：结构设计总说明，钻孔灌注桩设计说明，桩位平面布置图，桩基承台梁配筋图，墙柱配筋图，墙柱平面布置图，各层梁结构平面图，结构 平面布置图 ，楼梯图等共计28张图。

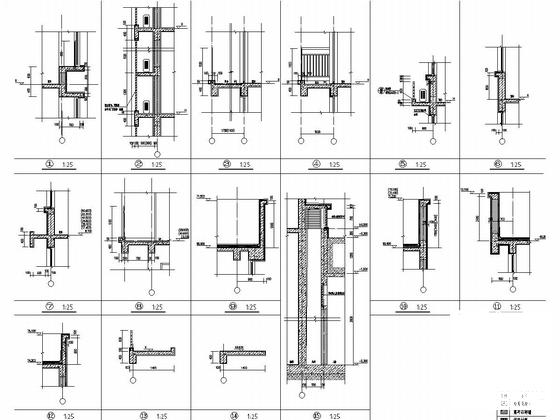

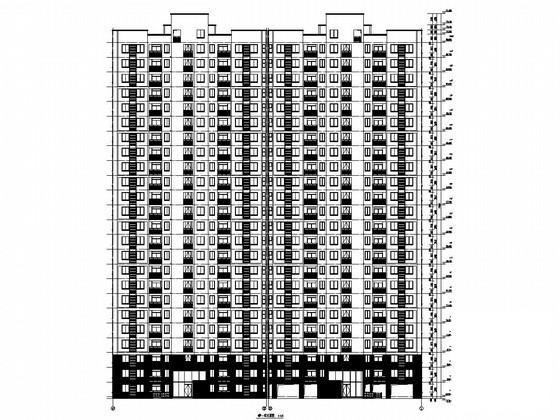

建筑专业该资料包含：建筑设计总说明，门窗详图，门窗表，平面图，立面图，剖面图，节点大样图等共计16张图。
分享投稿时间：近几年6月。
