5800平米11层剪力墙高层住宅楼建筑结构施工CAD大样图

  • 建筑类别:住宅,商业
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:设备用房
  • 参考图纸:46张
  • 设计年代:近代

附件详情

该项目师河南高层住宅楼项目,地上11层,剪力墙结构,地下1层,总建筑设计面积:5869.99平方米,CFG桩复合地基,平板式筏形基础,基础设计等级为乙级,抗震设防烈度为6度。
结构专业该资料包含: 结构设计说明 ,CFG桩桩位图,基础平面布置图,墙平法施工图,梁平法施工图,结构 平面布置图 ,楼梯图等共计25张图。
建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图, 节点详图 ,核心筒大样图,门窗表,门窗详图共计21张图。
分享投稿时间:近几年8月。

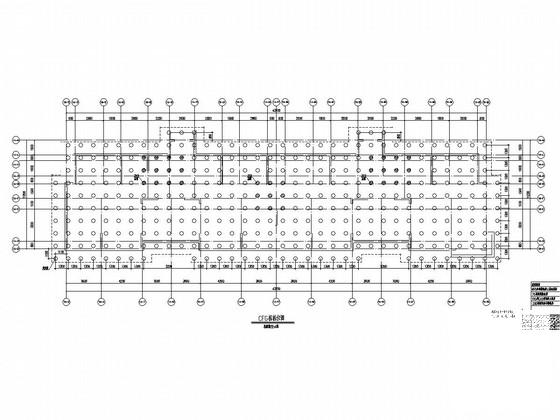

CFG桩桩位图

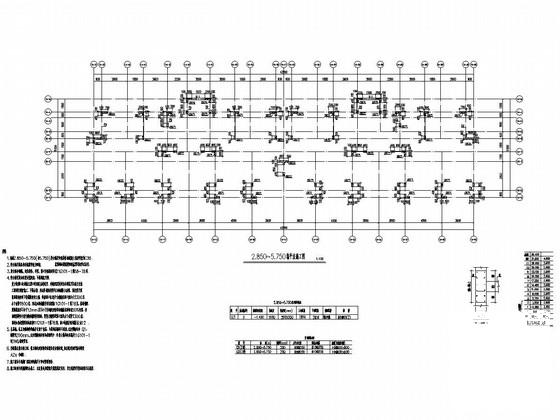

2.850~5.750墙平法施工图

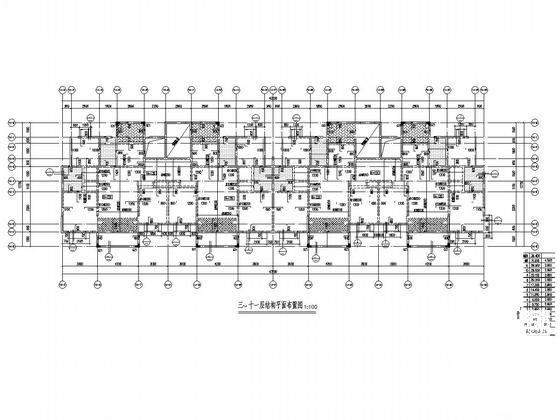

三~十一层结构平面布置图

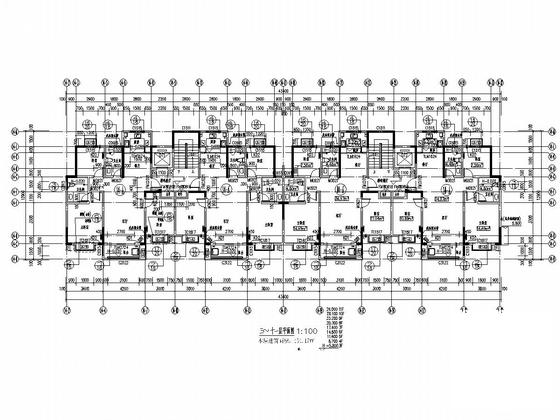

三~十一层平面图

门廊立面大样图

出屋面剪力墙边缘构件表

四~十一层梁平法施工图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 高层建筑结构施工 - 1
    高层建筑结构施工 - 1
  • 高层建筑结构施工 - 2
    高层建筑结构施工 - 2
  • 高层建筑结构施工 - 3
    高层建筑结构施工 - 3
  • 高层建筑结构施工 - 4
    高层建筑结构施工 - 4
  • 高层建筑结构施工 - 5
    高层建筑结构施工 - 5
  • 高层建筑结构施工 - 6
    高层建筑结构施工 - 6
  • 高层建筑结构施工 - 7
    高层建筑结构施工 - 7
  • 高层建筑结构施工 - 8
    高层建筑结构施工 - 8
以上是部分截图,请下载附件后查看完整高清内容
