20000平米27层剪力墙高层住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:27层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 参考图纸:46张
  • 设计年代:近代

附件详情

该项目是合肥高层住宅楼项目,地上27层,地下一层,总建筑面积为20624.02平方米,工程采用钻孔灌注桩,基础设计等级为甲级,抗震设防烈度7度。

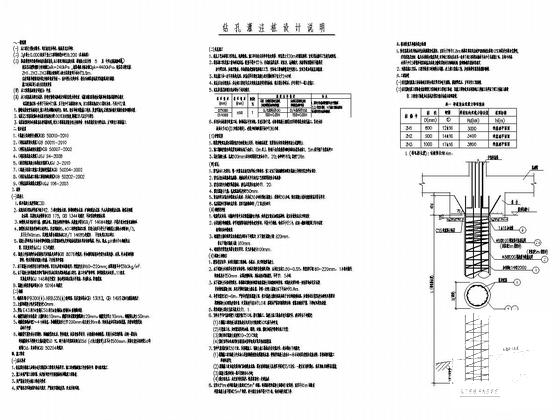

该资料包含:结构设计总说明,钻孔灌注桩设计说明,桩位布置平面图,地下室结构平面图,剪力墙 平面布置图 ,墙身详图,梁平法施工图,板平面图,大样详图,楼梯图等共计46张图。
分享投稿时间:近几年6月。

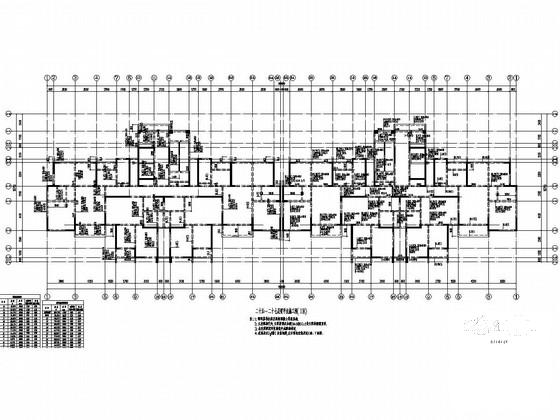

二十五~二十七层梁平法施工图

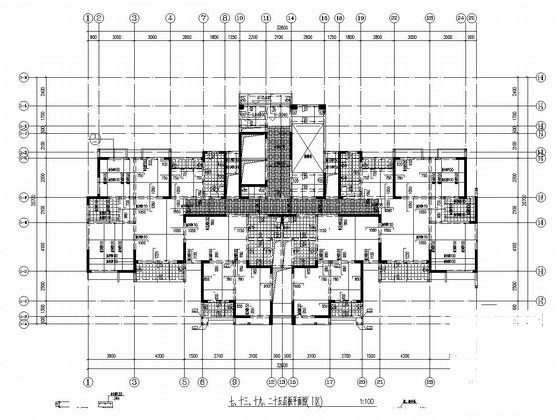

七、十三、十九、二十五层板平面图

大样图

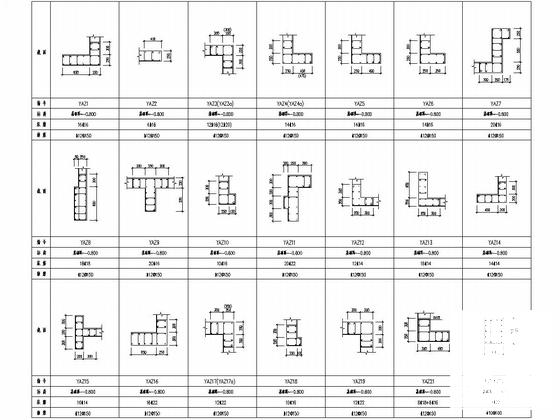

柱表

剪力墙平面布置图
