9层剪力墙结构高层住宅楼结构施工CAD大样图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：9层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.35kN/平方米
- 地下室功能：车库
- 参考图纸：9张
- 设计年代：近代
附件详情
该项目为某住宅小区的9层住宅，下有一层地下室，该项目为剪力墙结构体系，基础采用桩基，7度设防。
该资料包含：
结构设计说明

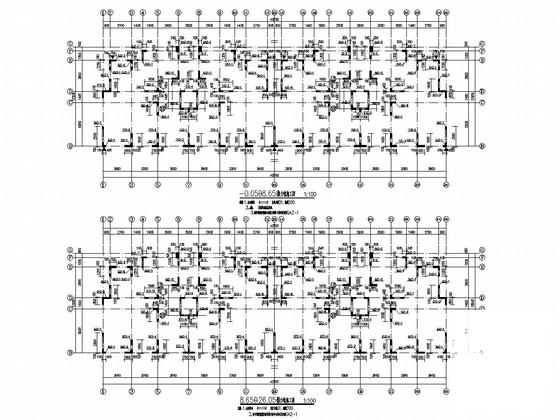

、剪力墙施工图、结构平面图、梁配筋图、大样图等共9张图纸。

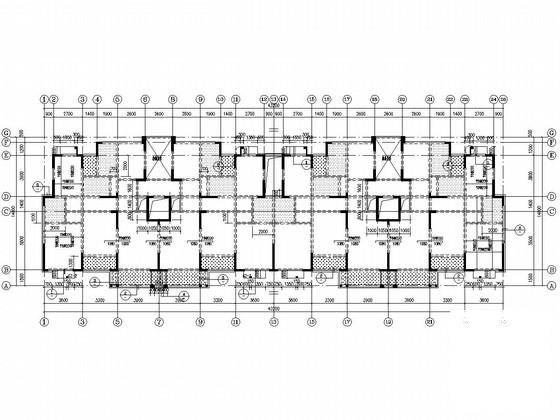

结构平面图

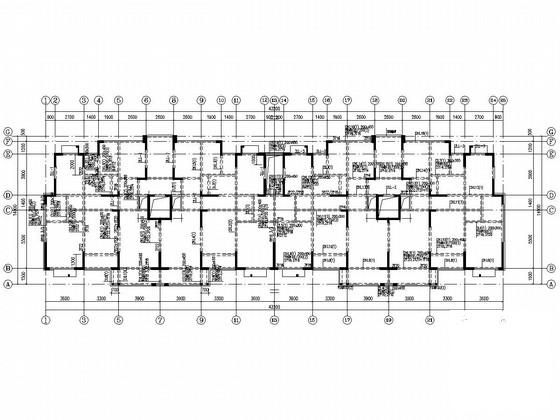

梁配筋图

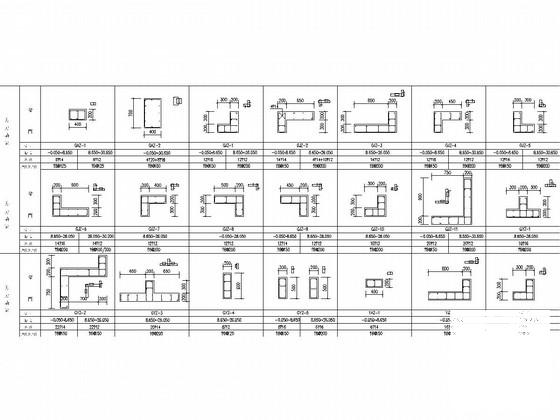

剪力墙柱表图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
高层住宅图 - 1 -
高层住宅图 - 2 -
高层住宅图 - 3 -
高层住宅图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：1.19 MB
- 收藏次数：0
-
文件名称：
附件-995888550899557788756.rar
