31层剪力墙结构高层住宅楼结构施工CAD大样图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：31层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 参考图纸：26张
- 设计年代：近代
附件详情
该项目是高层住宅项目，地上31层，剪力墙结构，采用人工挖孔灌注桩基础，基础设计等级为乙级，抗震设防烈度为6度。
该资料包含：
结构设计说明

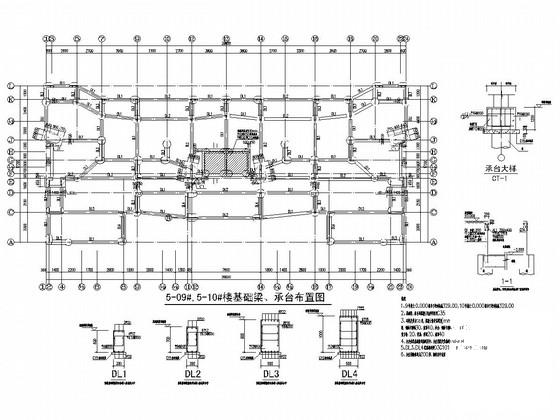

，基础大样及说明，桩位图，基础梁、承台布置图，剪力墙结构图，模板及板配筋图，墙身大样图等共计26张图。

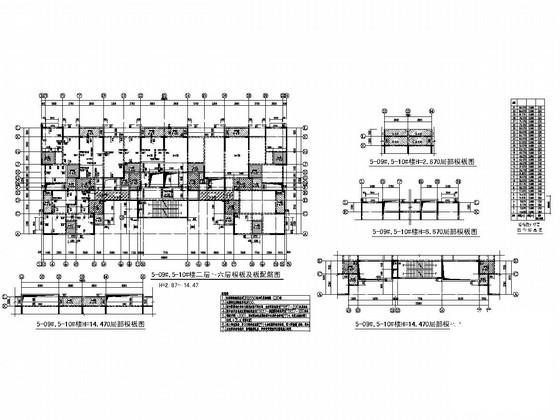

二层～六层模板及板配筋图

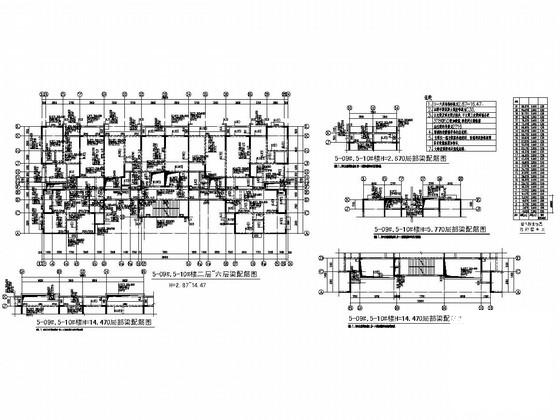

二层~六层梁配筋图

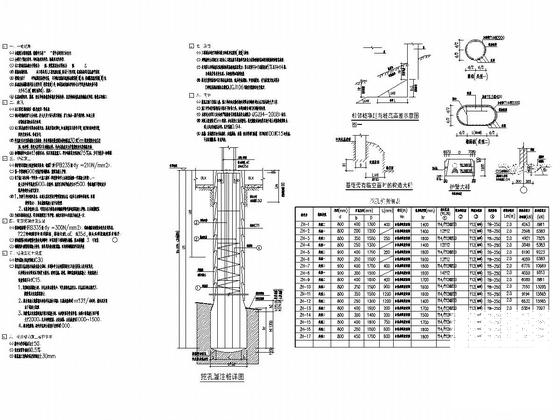

基础详图
墙详图
节点详图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
高层住宅图 - 1 -
高层住宅图 - 2 -
高层住宅图 - 3 -
高层住宅图 - 4 -
高层住宅图 - 5 -
高层住宅图 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：1.63 MB
- 收藏次数：0
-
文件名称：
附件-995888570775675557755.rar
