33层剪力墙结构高层住宅楼全套结构施工CAD大样图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：33层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.55kN/平方米
- 地下室功能：车库
- 参考图纸：35张
- 设计年代：近代
附件详情
该项目主要建筑类别为住宅，总建筑面积25628平方米，其中地下建筑面积1684平方米，地下2F+地上33F，长度65.9m，宽度15.7m，高度99.8m，剪力墙结构，基础采用筏板基础，7度设防。
该资料包含：
结构设计说明

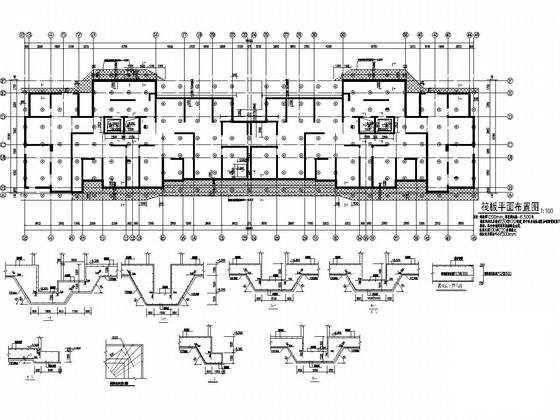

，桩位平面图，筏板平面图，墙柱平面配筋图，梁板图，楼梯图，大样图，坡道图等共计35张图。
分享投稿时间：近几年1月。

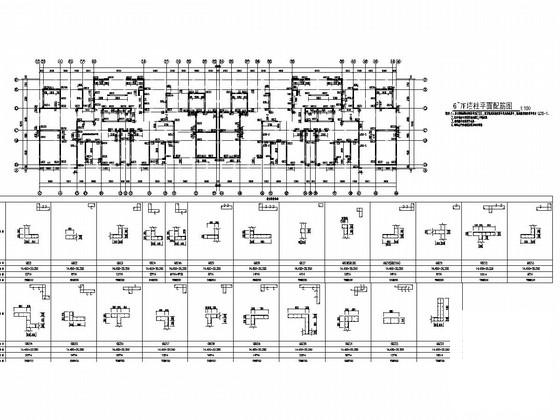

6~7F墙柱平面配筋图

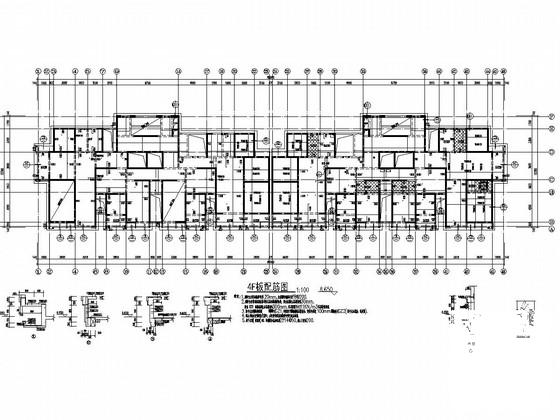

4F板配筋图

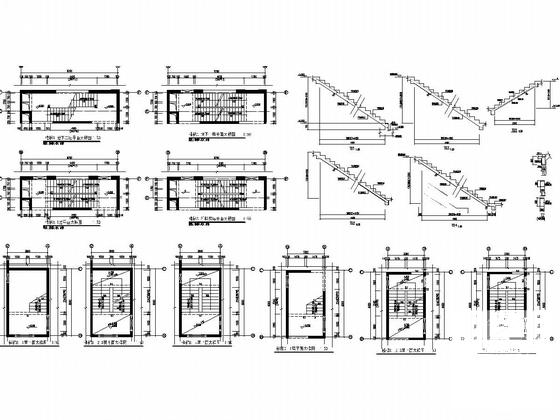

楼梯图

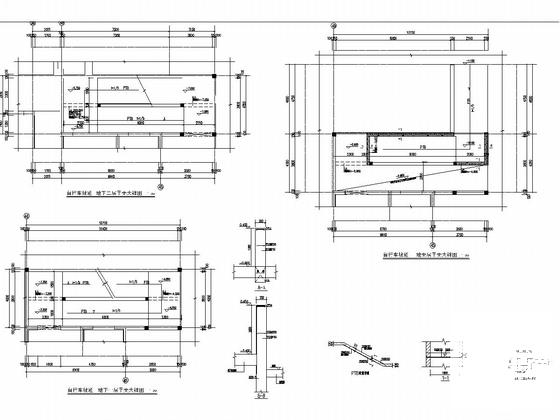

坡道详图
33F梁板配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
高层剪力墙住宅 - 1 -
高层剪力墙住宅 - 2 -
高层剪力墙住宅 - 3 -
高层剪力墙住宅 - 4 -
高层剪力墙住宅 - 5 -
高层剪力墙住宅 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：6.66 MB
- 收藏次数：0
-
文件名称：
附件-995888977687700587057.rar
高层剪力墙住宅下载
