32层剪力墙结构高层住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:32层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础, 桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 地下室功能:车库
  • 参考图纸:45张
  • 设计年代:近代

附件详情

该项目是淮南某高层住宅项目,共计3栋楼,28#、33#、35#,地上32层,剪力墙结构,地下2层车库,基础采用桩筏基础,基础等级为甲级,抗震设防烈度为6度。
该资料包含:结构设计总说明,基础平面图,桩位平面图,墙柱平面图,墙柱表,梁、板配筋结构平面图, 楼梯详图 ,墙身大样,室外自行车坡道通用详图等共计45张图。
分享投稿时间:近几年1月。

二十六~三十二层梁、板配筋结构平面图

跃层梁、板配筋结构平面图

墙身大样图

台阶详图

柱表

桩位平面图

13.950~89.550标高墙柱平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

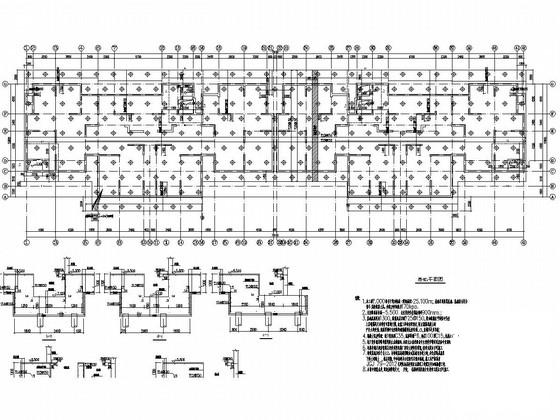

  • 住宅结构大样 - 1
    住宅结构大样 - 1

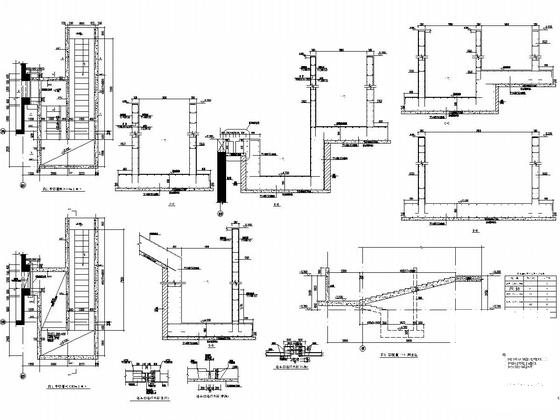

  • 住宅结构大样 - 2
    住宅结构大样 - 2

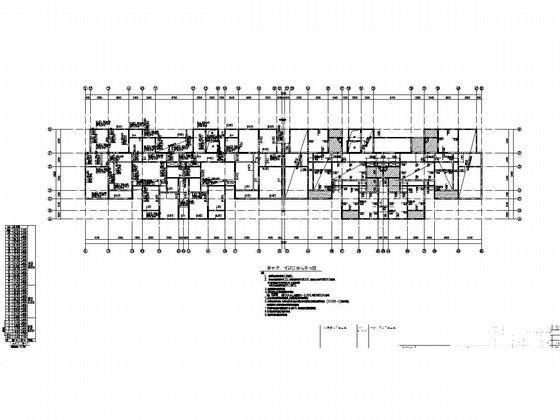

  • 住宅结构大样 - 3
    住宅结构大样 - 3

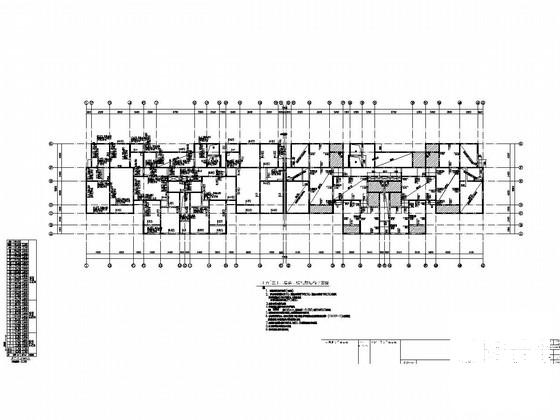

  • 住宅结构大样 - 4
    住宅结构大样 - 4

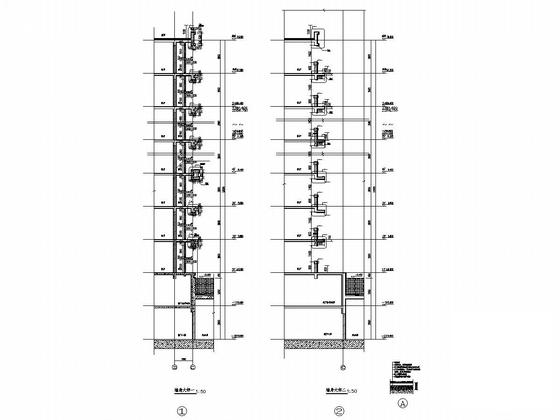

  • 住宅结构大样 - 5
    住宅结构大样 - 5
  • 住宅结构大样 - 6
    住宅结构大样 - 6
  • 住宅结构大样 - 7
    住宅结构大样 - 7
以上是部分截图,请下载附件后查看完整高清内容
