34层剪力墙结构高层住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:34层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.55kN/平方米
  • 地下室功能:车库
  • 参考图纸:34张
  • 设计年代:近代

附件详情

该项目位于安徽省阜阳市,地上34层,地下1层 ,采用一般剪力墙结构;总高度(室外地面至大屋面)为98.900m。基础顶~11.570标高为剪力墙底部加强部位。桩基础,基础设计等级为甲级,承台基础为墙下条形承台,抗震设防烈度为7度。
该资料包含: 结构设计说明 ,桩位平面布置图,基础 平面布置图 ,基础大样图,各层梁板、墙柱图,墙柱配筋详图,自行车坡道大样,外墙详图,楼梯等共计34张图。
分享投稿时间:近几年6月。

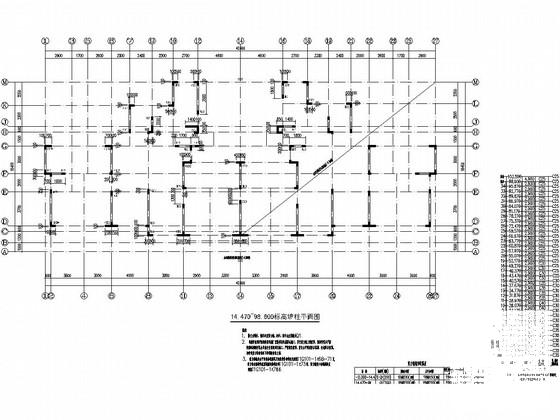

14.470~98.600标高墙柱平面图

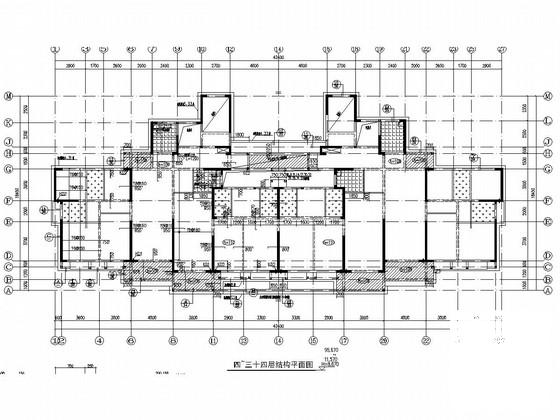

四~三十四层结构平面图

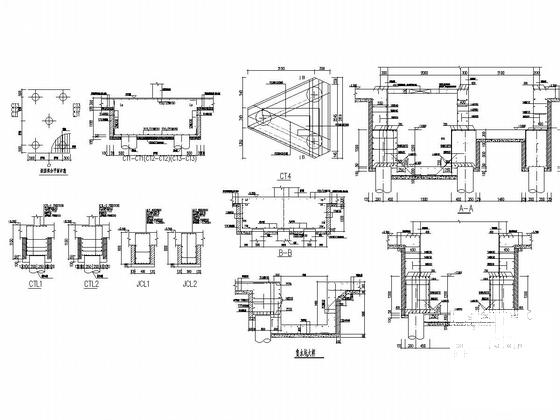

基础大样图

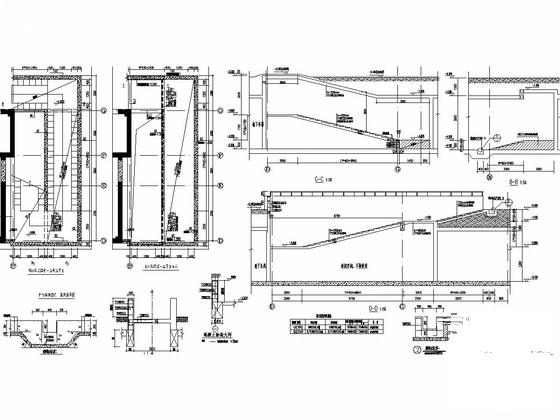

自行车坡道大样

墙身大样图

墙柱配筋详图

四~八层结构梁配筋图
