17层剪力墙结构高层住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:17层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.30kN/平方米
  • 地下室功能:车库
  • 参考图纸:36张
  • 设计年代:近代

附件详情

该项目位于济南市,地下3层,地上17层,建筑高度为53.15米。建筑平面尺寸47.60mX12.80m(长X宽),主楼和车库连为一体。建筑设计结构形式:剪力墙结构;基础型式:墙下条形基础。地基基础设计等级为甲级,场地地震基本烈度为6度。
该资料包含:结构设计总说明,基础 平面布置图 ,基础详图,各层剪力墙平法施工图,剪力墙构造边缘构件详图,梁平法施工图,板平法施工图,墙身大样图,楼梯图等共计36张图。
分享投稿时间:近几年3月。

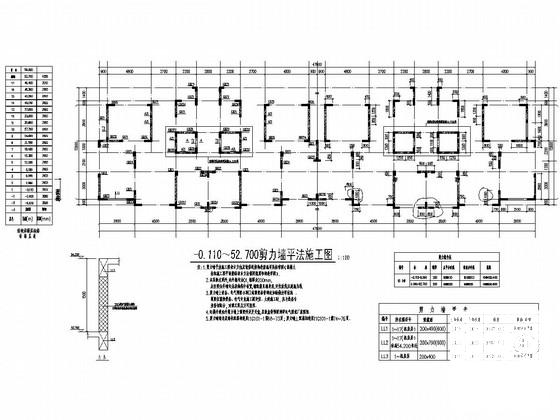

-0.110~52.700剪力墙平法施工图

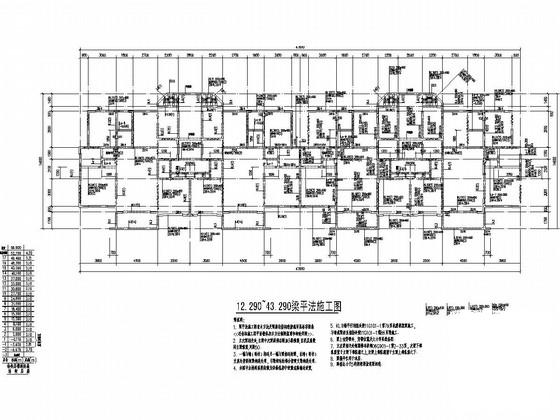

12.290~43.290梁平法施工图

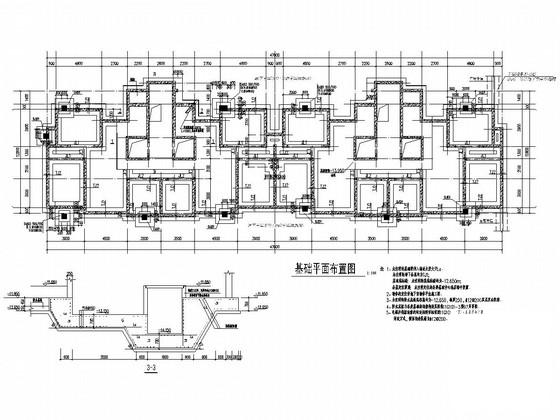

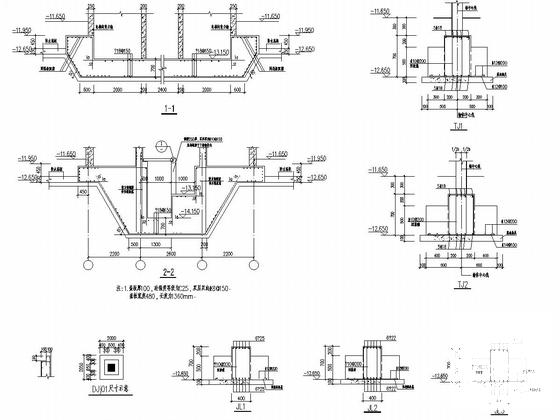

基础详图

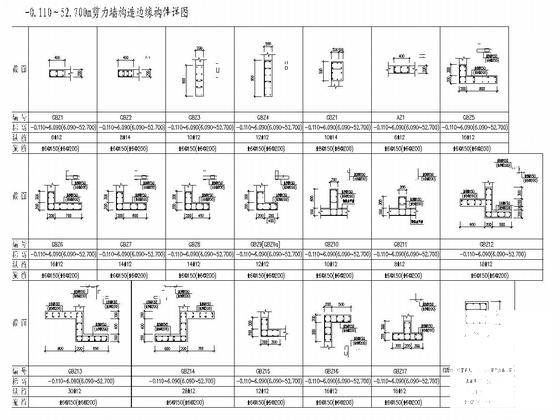

-0.110~52.700m剪力墙构造边缘构件详图

墙身大样

12.290~37.090板结构平面图
