27层剪力墙高层住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:27层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.55kN/平方米
  • 地下室功能:车库
  • 参考图纸:41张
  • 设计年代:近代

附件详情

该项目位于安徽省阜阳市,地上27层,地下1层 ,采用一般剪力墙结构;总高度(室外地面至大屋面)为78.600m。基础顶~8.670标高为剪力墙底部加强部位。该项目基础为桩基。地基基础设计等级为甲级,7度设防。

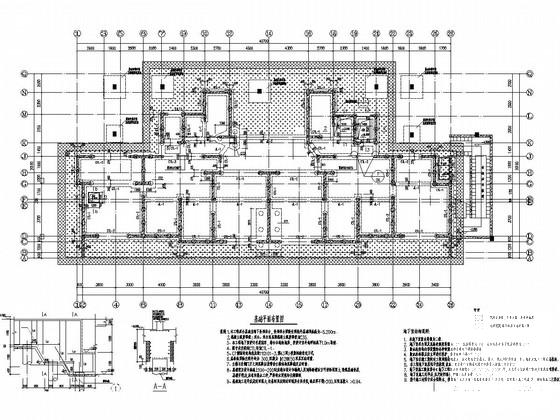

该资料包含:结构设计总说明,桩位平面布置图,承台、底板 平面布置图 ,基础大样图,墙柱平面图,墙柱大样表,结构平面图,梁平法施工图,楼梯大样图,坡道大样图,墙身大样图,共计41张图。
分享投稿时间:近几年6月。

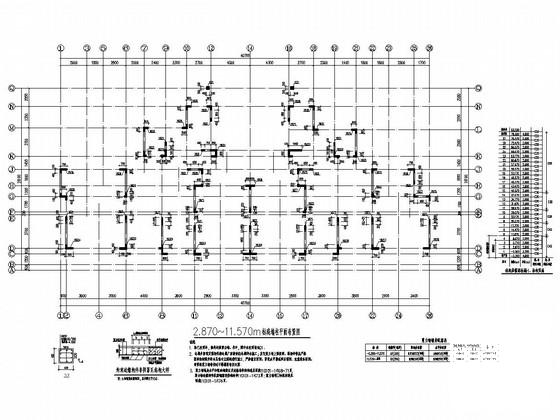

2.870~11.570m标高墙柱平面布置图

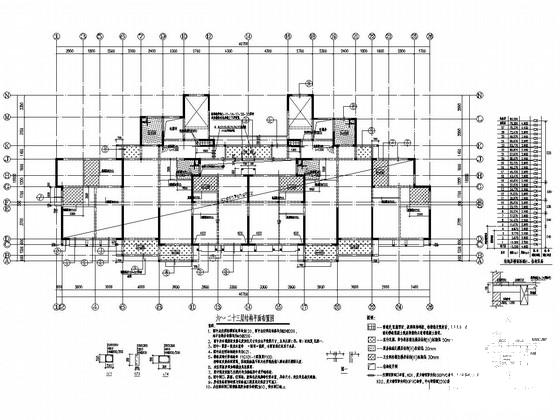

六~二十三层结构平面布置图

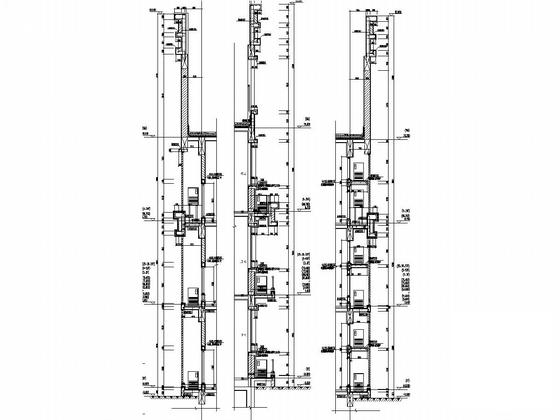

墙身大样图

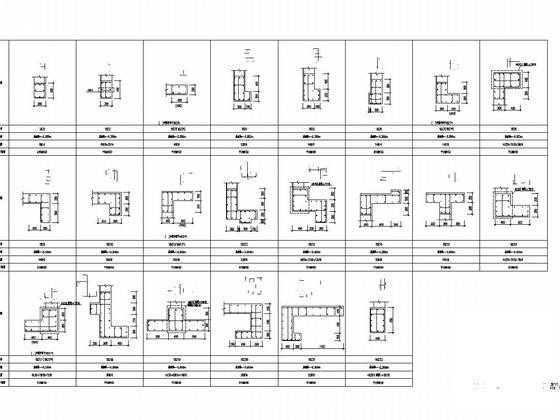

墙柱大样图

二十四~二十七层梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构住宅楼 - 1
    剪力墙结构住宅楼 - 1
  • 剪力墙结构住宅楼 - 2
    剪力墙结构住宅楼 - 2
  • 剪力墙结构住宅楼 - 3
    剪力墙结构住宅楼 - 3
  • 剪力墙结构住宅楼 - 4
    剪力墙结构住宅楼 - 4
  • 剪力墙结构住宅楼 - 5
    剪力墙结构住宅楼 - 5
  • 剪力墙结构住宅楼 - 6
    剪力墙结构住宅楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
