14000平米33层剪力墙高层住宅楼建筑结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:33层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 地下室功能:车库
  • 参考图纸:49张
  • 设计年代:近代

附件详情

该项目是高层住宅楼项目,地上33层,地下1层,建筑高度为地下5.40m、地上96.0m,地下建筑设计面积:588平方米,地上建筑设计面积:13700.00平方米,户数:132户,剪力墙结构,抗震设防烈度为7度,结构的计算嵌固部位:基础底板。本楼基础采用平板式桩筏基础,基础设计等级为甲级。
结构专业该资料包含: 结构设计说明 ,桩 平面布置图 ,筏板配筋图,筏板设计说明,竖向构件平法施工图,梁平法施工图,板配筋图,大样配筋图,共计27张图。
建筑专业该资料包含: 建筑施工图设计 说明,节能设计审查项目一览表,立面图,剖面图,平面图,大样图,楼梯大样,共计22张图。
分享投稿时间:近几年5月。

桩平面布置图

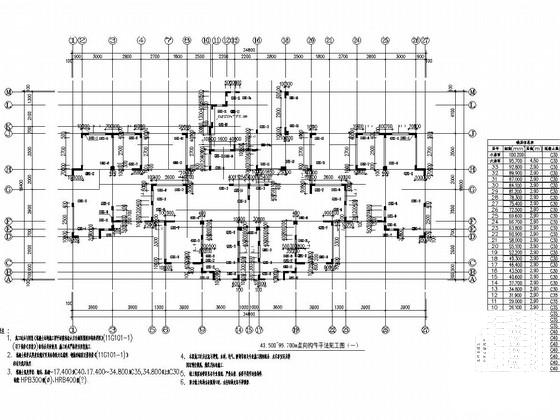

43.500~95.700m竖向构件平法施工图

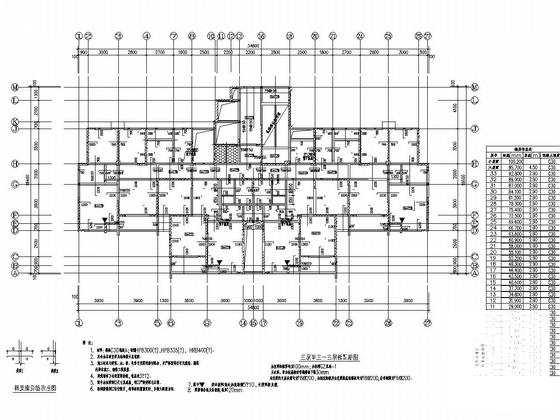

三层至三十三层板配筋图

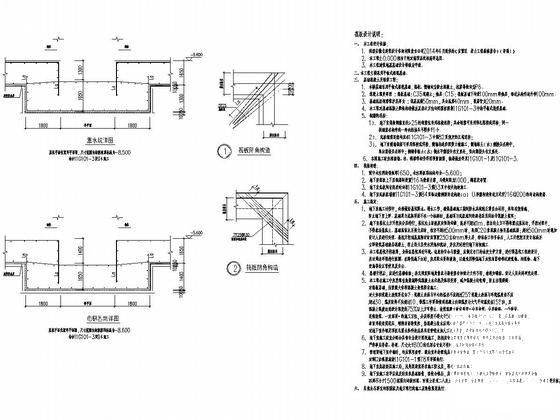

筏板设计说明

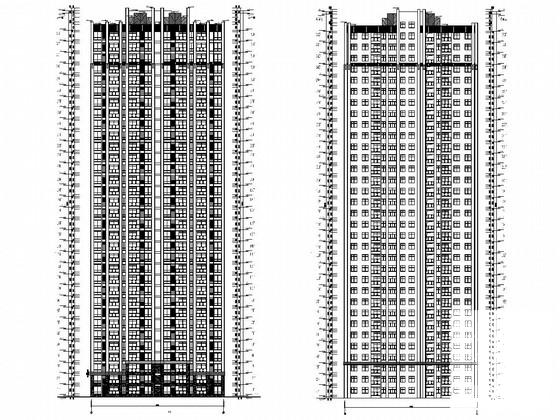

五~三十层平面图

大样详图

电梯剖面图

46.400~69.600梁平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 高层建筑结构施工 - 1
    高层建筑结构施工 - 1
  • 高层建筑结构施工 - 2
    高层建筑结构施工 - 2
  • 高层建筑结构施工 - 3
    高层建筑结构施工 - 3
  • 高层建筑结构施工 - 4
    高层建筑结构施工 - 4
  • 高层建筑结构施工 - 5
    高层建筑结构施工 - 5
  • 高层建筑结构施工 - 6
    高层建筑结构施工 - 6
  • 高层建筑结构施工 - 7
    高层建筑结构施工 - 7
以上是部分截图,请下载附件后查看完整高清内容
