12000平米33层剪力墙高层住宅楼建筑结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:33层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 地下室功能:车库
  • 参考图纸:49张
  • 设计年代:近代

附件详情

该项目高层住宅楼项目,地上33层,地下1层,总建筑设计面积:12290平方米,地下建筑设计面积:555.00平方米,地上建筑设计面积:11735.73平方米,总住户数132户,采用剪力墙结构,结构的计算嵌固部位:基础底板,采用平板式桩筏基础,基础设计等级为甲级,抗震设防力度为7度。
结构专业该资料包含: 结构设计说明 ,桩 平面布置图 ,筏板配筋图,基础详图,竖向构件平法施工图,各层梁板配筋图,大样图,楼梯图等共计29张图。
建筑专业该资料包含: 建筑施工图设计 说明,节能设计审查项目一览表,门窗表,平面图,立面图,剖面图,大样详图,自行车坡道图等共计20张图。
分享投稿时间:近几年5月。总计49张图。

桩平面布置图

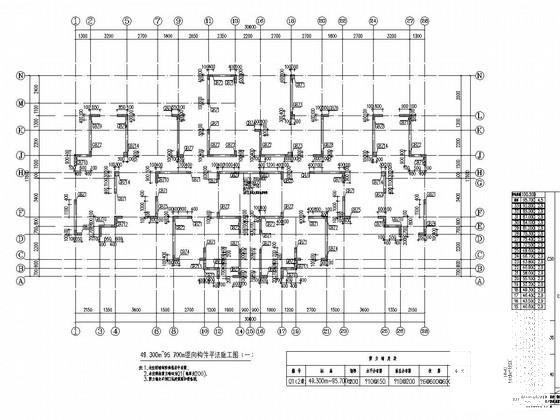

49.300m~95.700m竖向构件平法施工图

三~三十三层板配筋图

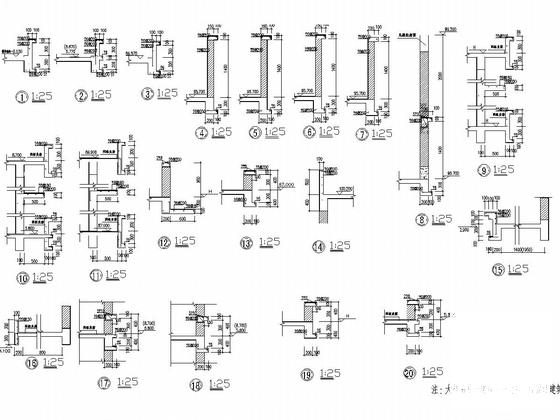

大样图

五-三十层平面图

自行车坡道剖面图

基础详图

二十五~三十三层梁平法施工图
