砌体结构7层住宅楼（老年公寓）建筑结构水电CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 住宅类型（型体）：塔式（一梯4户以下）
• 商业：无
• 建筑高度类型：多层建筑
• 建筑设计结构形式：砌体结构
• 图纸设计深度：施工图
• 项目所在地：河南
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：5295.49平方米
• 占地面积：774.03平方米
• 建筑高度：20.25m
• 地上层数：7层
• 设计效果图：无

附件详情

[河南郑州]某七层住宅楼（老年公寓）建筑结构水电施工图

工程名称：中州xxx乐园11A#楼
建设地点：河南 郑州 新郑 知名地产镇xxx村
建设单位：河南省xxxx人文纪念园股份有限公司
建筑工程等级为二级；主要使用功能为住宅。
耐火等级为二级。
屋面防水等级 ：II级
主要结构类型为砖混结构；合理使用年限为50年；抗震设防烈度为七度。
1、建筑基底面积：774.03m2
2、总建筑设计面积：5295.49m2
3、建筑层数：地上7层；建筑总高度：20.250m。

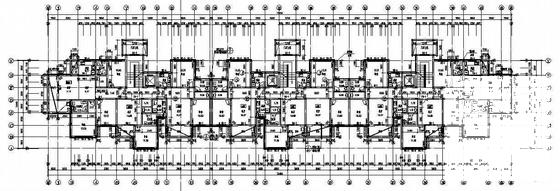

第 1 张图

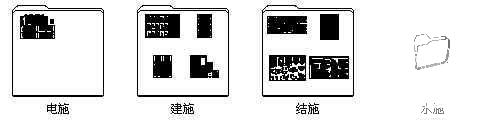

第 2 张图

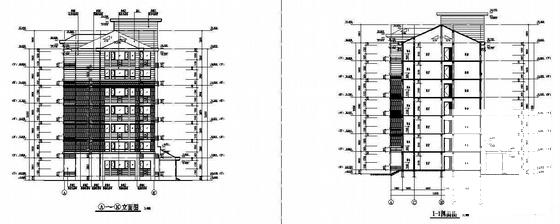

第 3 张图

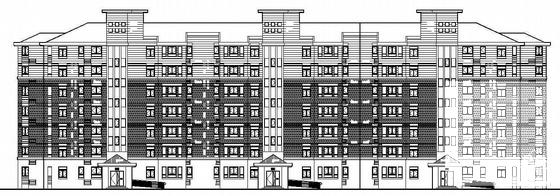

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
