一份34层剪力墙结构高层住宅楼结构CAD施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：34层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：6度抗震
• 风压：0.55kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：16张
• 设计年代：近代

附件详情

该项目是大庆某住宅楼项目，地上34层，剪力墙结构体系，无地下室，长57.82米、宽15.0米。地上各层层高2.9米，基础为桩基础，设计等级甲级，抗震设防烈度6度，场地为Ⅲ类。

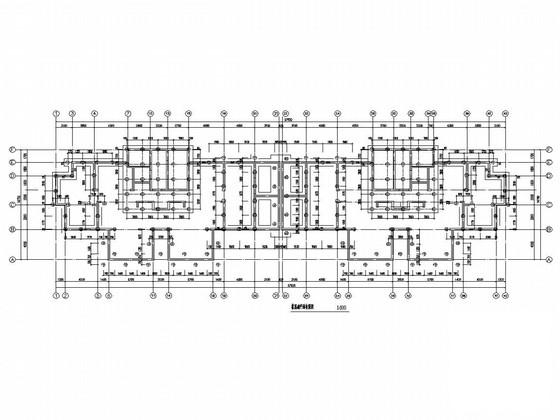

包括：结构设计总说明，桩基础平面布置图，承台 平面布置图 ，各层剪力墙布置图，剪力墙边缘构件详图，各层梁板配筋图，楼梯配筋图等共计16张图。
7月。

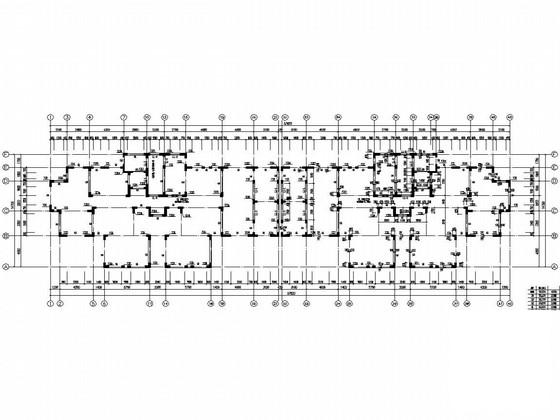

基础顶~-0.030剪力墙平法施工图

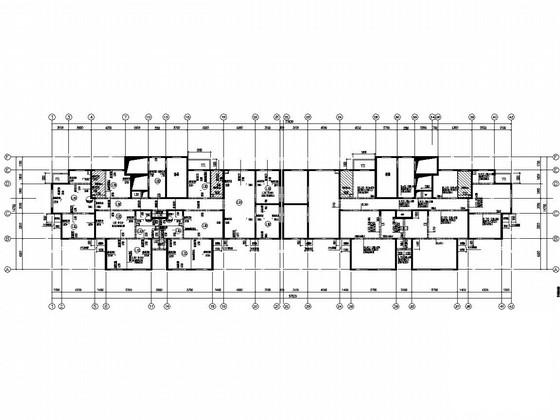

十八层顶~三十三层顶梁板结构平面布置图

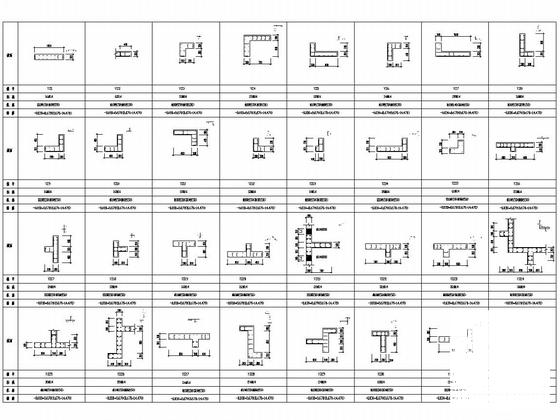

一层~五层剪力墙暗柱表

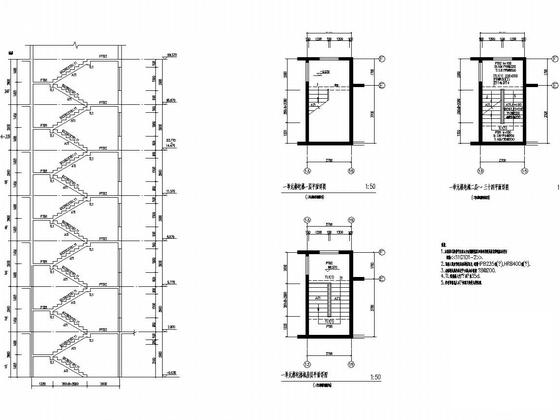

楼梯详图

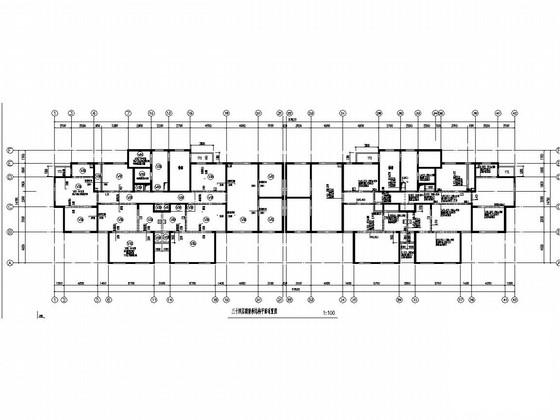

三十四层顶梁板结构平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
