一份16层剪力墙结构高层住宅楼结构CAD施工图纸(基础采用桩基础)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 地上层数：16层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

该附件为某小区住宅楼，地上16层，地下一层，该项目为剪力墙结构体系，重要性系数为1.0，基础采用桩基础，7度设防。
该资料包含： 结构设计说明 、剪力墙施工图、结构平面图、梁配筋图、节点大样等共14张图纸。
出图时间：近代.06。

结构平面图

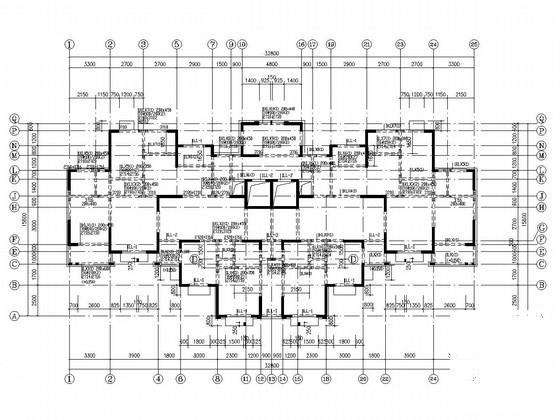

梁配筋图

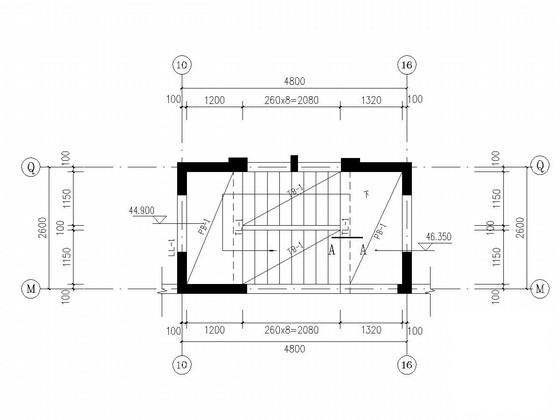

楼梯结构平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
