11层剪力墙结构住宅楼结构施工图cad基础详图

附件详情

该项目是天津住宅楼项目，结构类型：现浇钢筋混凝土剪力墙结构；地上11层，主体高度33.0米。采用后压浆钻孔灌注桩，基础设计等级为乙级，抗震设防烈度为7度。

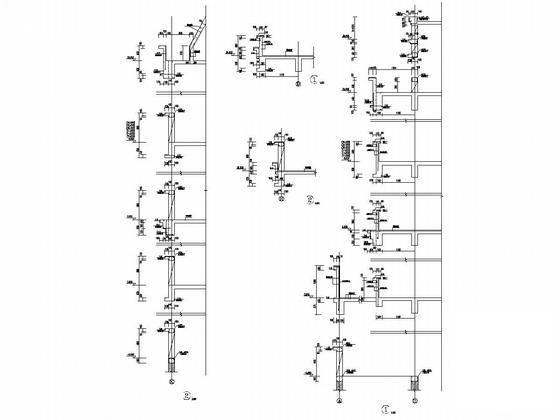

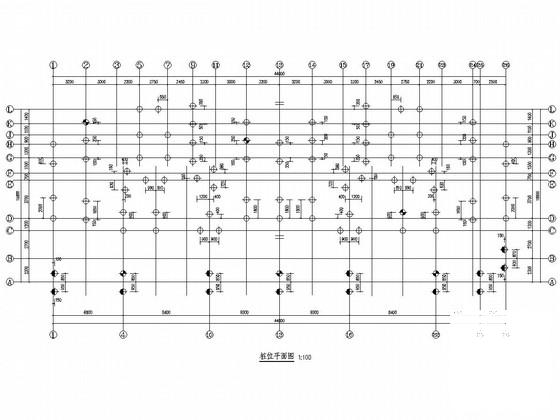

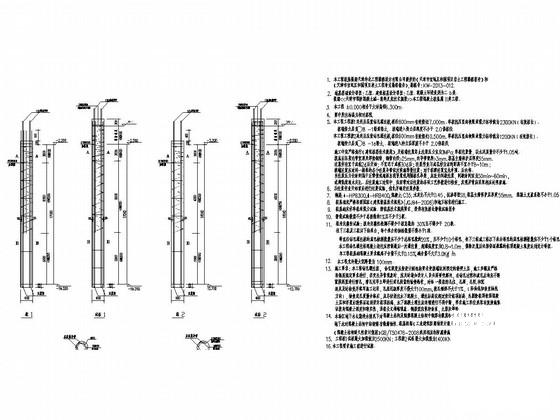

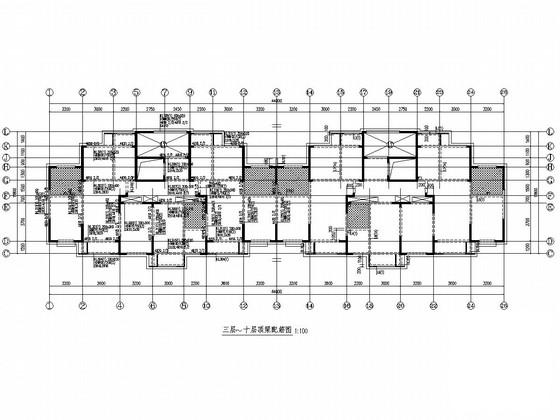

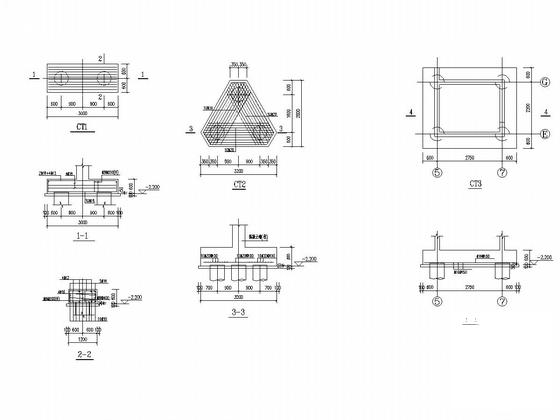

该资料包含：结构设计总说明，桩位平面图，桩身详图，基础平面图，地梁平面图，基础详图，各层顶梁配筋图、顶结构平面图，墙柱详图，外檐详图， 楼梯详图 等共计26张图。
分享投稿时间：近几年3月。
