18层剪力墙结构住宅楼结构施工图cad基础底板结构图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 风压:0.55kN/平方米
  • 雪压:0.30kN/平方米
  • 地下室功能:车库,其他
  • 参考图纸:24张
  • 设计年代:近代

附件详情

该附件为浙江某小区五栋住宅楼结施,为地上18层,地下一层,结构总高度为55.55米,建筑设计结构形式为剪力墙结构,基础为桩基础,不考虑抗震。
该资料包含: 结构设计说明 、桩位平面图、基础 平面布置图 、基础底板结构图、墙体配筋图、梁配筋图、板配筋图、楼梯结构图等共24张图纸。


49.10至52.10结构图

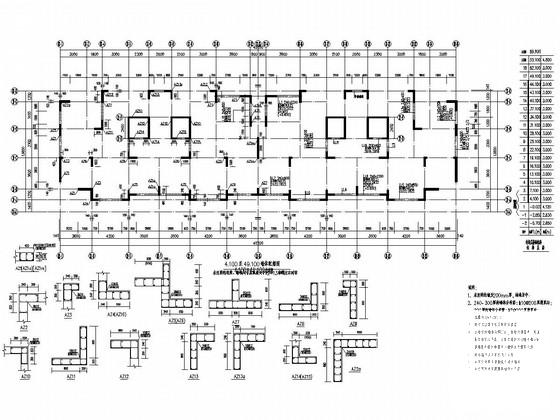

4.100至49.100墙体配筋图

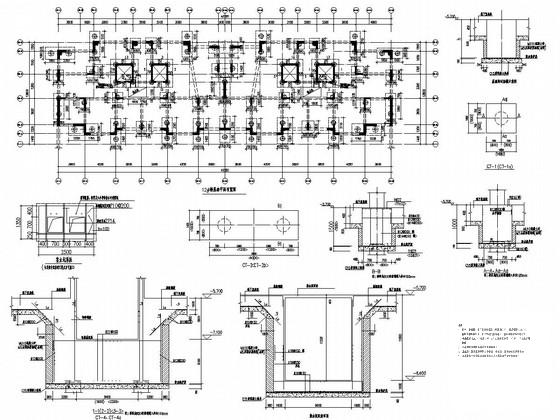

12#楼基础底板结构图

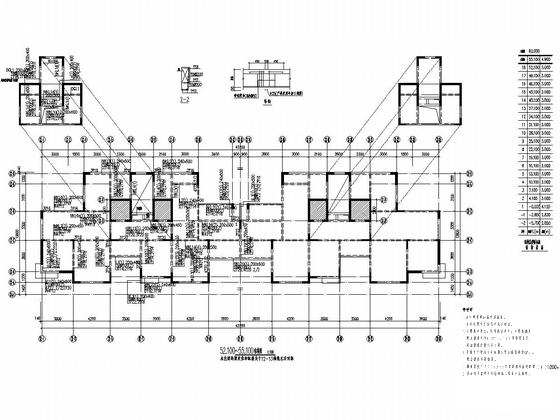

52.100~55.100结构图

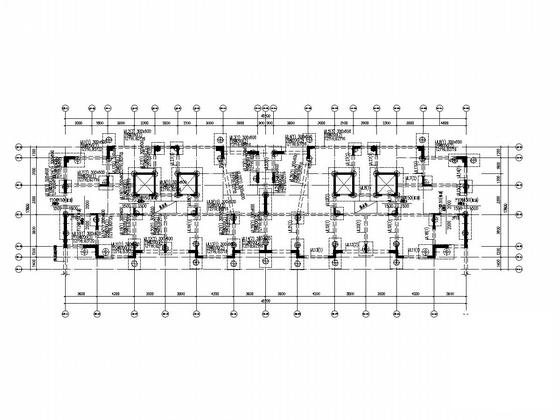

12#楼桩位平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 住宅楼基础结构 - 1
    住宅楼基础结构 - 1
  • 住宅楼基础结构 - 2
    住宅楼基础结构 - 2
  • 住宅楼基础结构 - 3
    住宅楼基础结构 - 3
  • 住宅楼基础结构 - 4
    住宅楼基础结构 - 4
  • 住宅楼基础结构 - 5
    住宅楼基础结构 - 5
  • 住宅楼基础结构 - 6
    住宅楼基础结构 - 6
以上是部分截图,请下载附件后查看完整高清内容
