超高层住宅楼结构CAD施工图纸（筏型基础）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：超高层建筑
• 地上层数：37层
• 地下层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：7度抗震
• 风压：0.75kN/平方米
• 雪压：0.4kN/平方米
• 地下室功能：其他
• 参考图纸：38张
• 设计年代：近代

附件详情

该项目大连某住宅楼，地上37层，地下3层；建筑主体高度111.00m，楼梯间及造型屋面高117.00m；建筑设计结构形式为剪力墙结构。
该资料包含：结构设计总说明、剪力墙配筋图、基础图、顶板梁图、楼梯图、 节点图
共9张图纸。

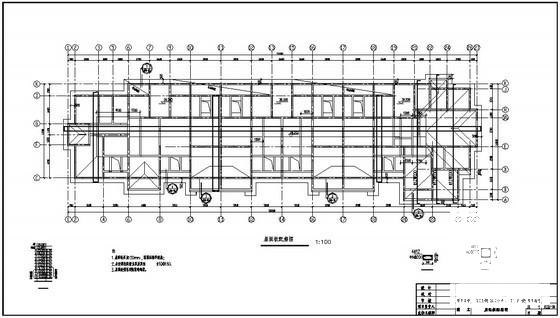

第 1 张图

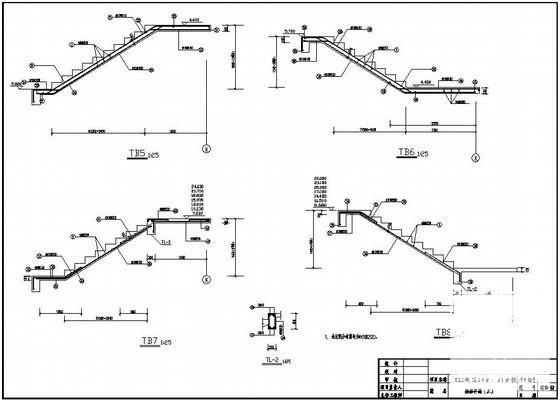

第 2 张图

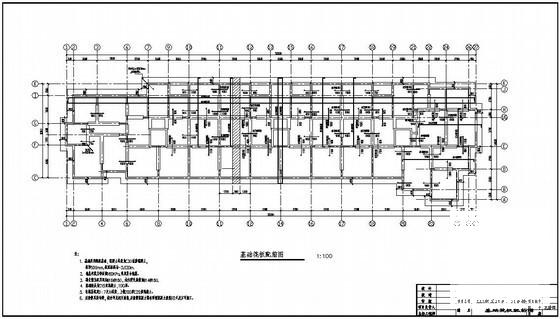

第 3 张图

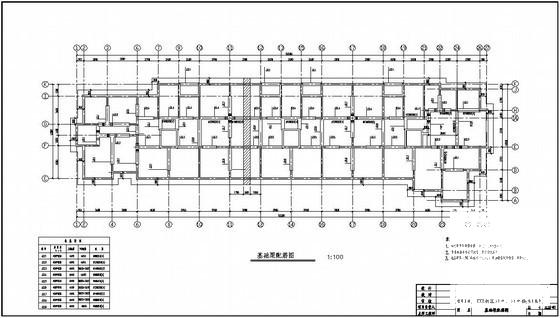

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
