24层剪力墙结构高层住宅楼结构CAD施工图纸(dwg)(乙级桩基础)

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：24层
• 地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.20kN/平方米
• 地下室功能：车库
• 参考图纸：28张
• 设计年代：近代

附件详情

该项目是西宁高层住宅楼项目，地上24层，剪力墙结构，场地标准冻结深度 1.34米。底部加强区范围：基础顶面～5层，抗震设防烈度7度，该项目采用的基础形式：干作业人工挖孔钢筋混凝土扩底灌注桩 平板式筏形承台，建筑桩基设计等级：乙级。
该资料包含：结构设计说明，桩平面定位图，桩基础平板式筏形承台 平面布置图 ，墙柱平面图，墙柱大样，梁配筋图，板配筋图， 楼梯详图 等共计28张图。
分享投稿时间：近几年4月。

14.240~68.580标高墙柱平面图

二十一、二十三层梁、板配筋图

墙柱大样

楼梯图

一层板配筋图

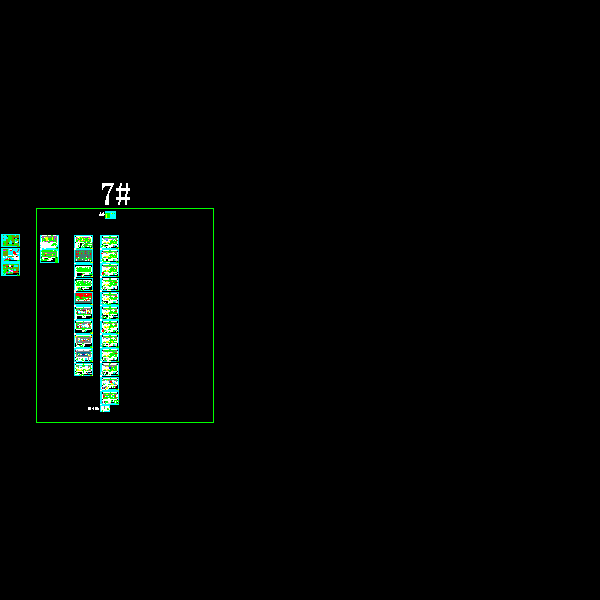

第 1 张图
