一份34层住宅楼给排水CAD施工图纸（压力排水）(地下室平面图)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：34层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 地下室用途：设备用房,其它
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统,循环冷却水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,稳压泵,水池
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水
• 供水分区：三区
• 排水体制：污废分流,雨污分流
• 排水技术：重力排水,压力排水
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 特殊系统：压力排水
• 大样节点：卫生间,阀门管件
• 热水供应方式：集中热水供应

附件详情

• 给排水施工图设计说明
• 给水系统图
• 消火栓系统图
• 污水、废水系统图
• 废水、雨水、冷凝水系统图
• 地下室平面图
• 地下室夹层给排水平面图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 十八层给排水平面图
• 十九层给排水平面图
• 四至十四层、二十至三十层给排水平面图
• 三十一至三十二层给排水平面图
• 三十三层给排水平面图
• 三十四层给排水平面图
• 机房层及大屋面给排水平面图
• 机房屋面给排水平面图
• 标准层管线大样图
• 标准层管线轴测图
• 卫生间大样图

附件详情

该项目为地上三十四层，地下一层，为普通住宅。给水管、生活热水管、消防管标高为管中标高；排水管标高为管内底标高。室内外高差为0.30m。该项目给水系统分为三个区，一至四层为一区，由市政管网直接供水，市政供水压力约为0.25MPa。五至十八层为二区，由小区加压泵站供水，五至十一层经减压阀减压后供给。十九至三十四层为三区，由小区加压泵站供水，十九至二十五层经减压阀减压后供给。减压阀采用可调式减压阀，型号为Y42X-10T。减压阀安装详见图集01SS105。
，共17张图。

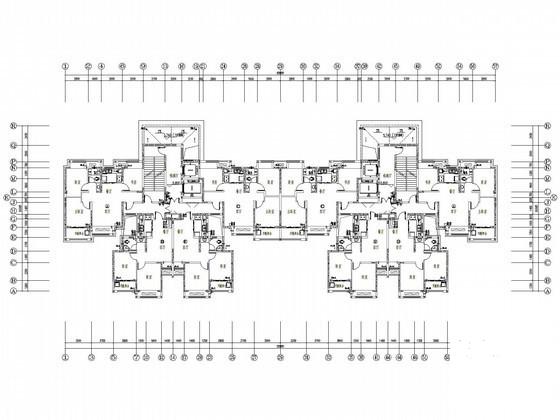

三层给排水平面图

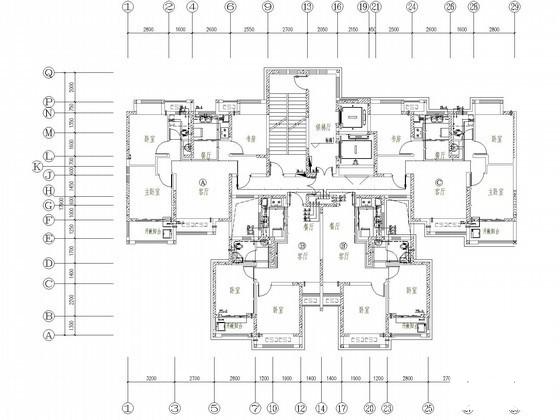

标准层管线大样图

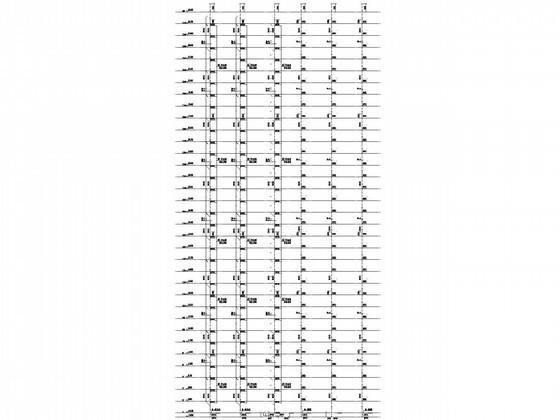

污水、废水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-18 19:55:19上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
