一份24层商住楼建筑给排水CAD施工图纸(地下室平面图)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：24层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：21张
• 地下室用途：车库,设备用房,其它
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：喷淋系统,灭火器配置系统
• 供水设备：水泵站,稳压泵
• 供水方式：市政供水,分区供水,高位水箱供水
• 供水分区：三区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：20
• 大样节点：卫生间
• 热水供应方式：集中热水供应
• 项目所在地：上海

附件详情

• 资料目录
• 设计施工说明
• 主要设备材料表
• 地下室平面图
• 底层平面图
• 二层平面图
• 主楼部分二层顶板排水平面图
• 三层平面图
• 标准层平面图
• 22层平面图
• 23层平面图
• 24层平面图
• 屋顶平面图
• 地下泵房大样图
• 9、13、15层核心筒平面图
• 给水系统图
• 消火栓系统图一
• 消火栓系统图二
• 喷淋系统图
• 排水系统图一
• 排水系统图二

附件详情

项目概要：该项目位于上海，20#楼为一类高层建筑，建筑高度70.3米，地下一层为自行车库,地上一至二层为商业用房。二层以上为住宅。
设计范围：给水系统、排水系统、雨水系统、 消防系统 、喷淋系统、灭火器配置系统等；
共计21张图纸

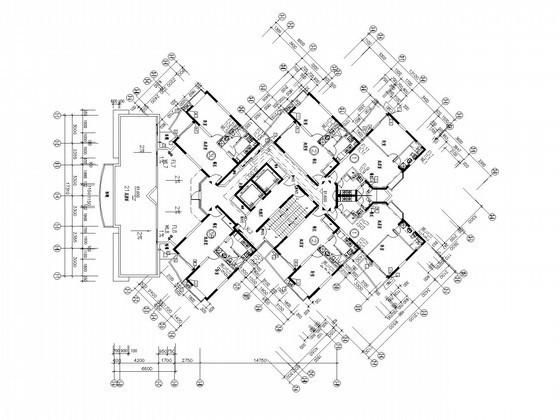

公寓22层给排水 平面布置图

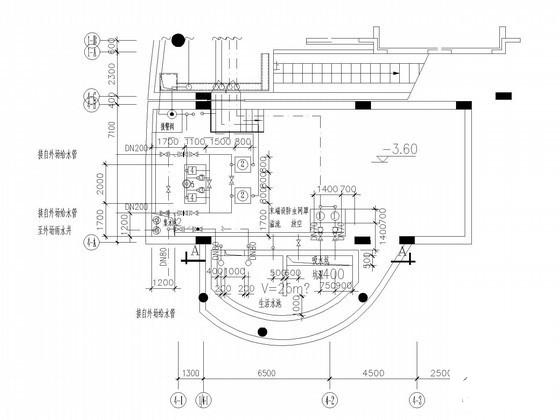

泵房平面布置图

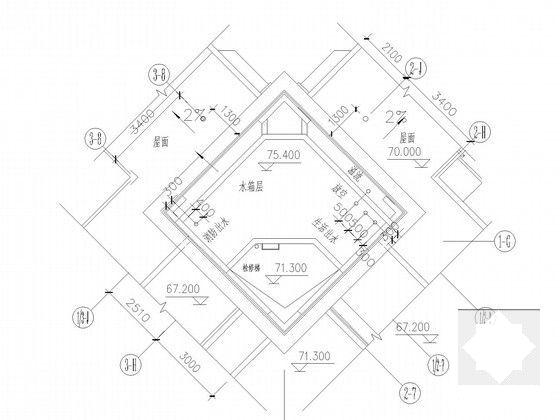

水箱平面布置图

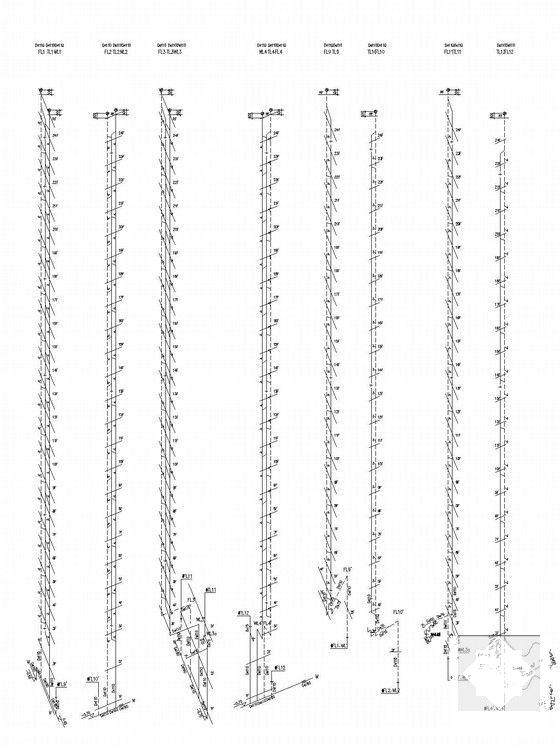

排水系统原理图

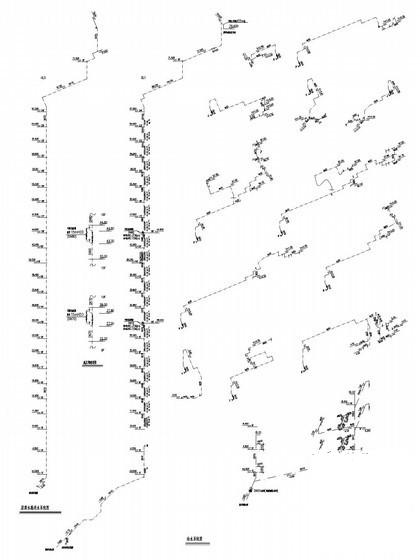

给水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
